Détails sur le produit:
|
| TX: | Appui 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T sur la ligne port | RX: | Appui 10Gbase-R sur le port de centre serveur |
|---|---|---|---|
| Empreinte de pas: | empreinte de pas Chaud-que l'on peut brancher de SFP | Interface: | RJ45 |
| Alimentation d'énergie: | C.C de +3.3V | Câble: | 10 Gigabit Ethernet au-dessus du câble du chat 6a |
Caractéristiques
¨ Prend en charge 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T sur le port en ligne
¨ Prend en charge 10Gbase-R sur le port hôte
¨ Empreinte SFP enfichable à chaud

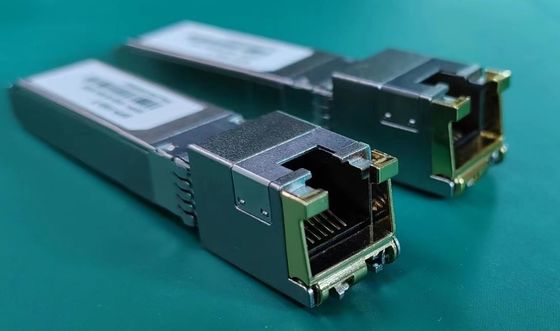

¨ Assemblage de connecteurs RJ-45 compacts
¨ Conforme RoHS et sans plomb
¨ Alimentation simple +3.3V
¨ 10 Gigabit Ethernet sur câble Cat 6a
¨ Température ambiante de fonctionnement : 0°C à +70°C ou -40°C à +85°C

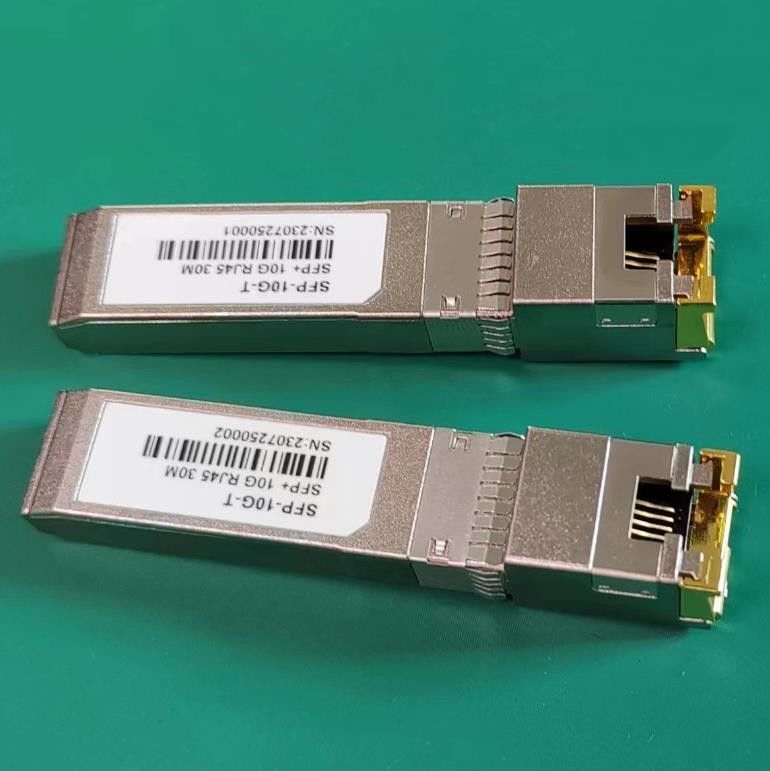

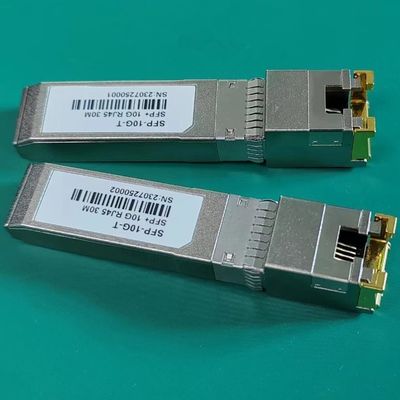

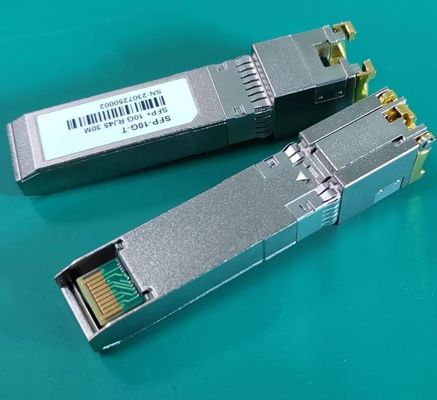

Les émetteurs-récepteurs SFP (Small Form Pluggable) en cuivre OP-SFP-10G-T sont basés sur le SFP Multi Source Agreement (MSA) .Ils sont compatibles avec les normes 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T comme spécifié dans IEEE Std 802.3.Le FR-SFP-10G-T utilise la broche RX_LOS du SFP (doit être tirée vers le haut sur l'hôte) pour l'indication de liaison.Si vous tirez ou ouvrez la broche TX_DISABLE du SFP, PHY IC sera réinitialisé.
Longueur de câble
| Port de ligne | Câble | Atteindre | Port hôte |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Description des broches
| Broche | Symbole | Nom/description | Réf. |
| 1 | VEET | Masse de l'émetteur (Commune avec la masse du récepteur) | 1 |
| 2 | TDEFAUT | Défaut de l'émetteur.Non supporté. | |
| 3 | TDIS | Transmetteur désactivé.Sortie laser désactivée sur haut ou ouvert. | 2 |
| 4 | MOD_DEF(2) | Définition du module 2. Ligne de données pour l'ID de série. | 3 |
| 5 | MOD_DEF(1) | Définition du module 1. Ligne d'horloge pour ID de série. | 3 |
| 6 | MOD_DEF(0) | Définition du module 0. Mise à la terre dans le module. | 3 |
| 7 | Taux Sélectionner | Aucune connexion requise | |
| 8 | LDV | Élevé indique aucun lien.faible indique lié. | |
| 9 | VIRER | Masse du récepteur (Commune avec la masse de l'émetteur) | 1 |
| dix | VIRER | Masse du récepteur (Commune avec la masse de l'émetteur) | 1 |
| 11 | VIRER | Masse du récepteur (Commune avec la masse de l'émetteur) | 1 |
| 12 | RD- | Récepteur inversé DATA out.AC couplé | |
| 13 | RD+ | Récepteur Sortie DATA non inversée.AC couplé | |
| 14 | VIRER | Masse du récepteur (Commune avec la masse de l'émetteur) | 1 |
| 15 | VCR | Alimentation du récepteur | |
| 16 | CVCT | Alimentation de l'émetteur | |
| 17 | VEET | Masse de l'émetteur (Commune avec la masse du récepteur) | 1 |
| 18 | TD+ | Entrée de données non inversée de l'émetteur. Couplage AC. | |
| 19 | TD- | Transmetteur inversé DATA in. AC couplé. | |
| 20 | VEET | Masse de l'émetteur (Commune avec la masse du récepteur) | 1 |
Remarques:
1. La masse du circuit est connectée à la masse du châssis
2. PHY désactivé sur TDIS > 2,0 V ou ouvert, activé sur TDIS < 0,8 V
3. Doit être relevé avec 4,7k - 10k Ohms sur la carte hôte à une tension comprise entre 2,0 V et 3,6 V. MOD_DEF(0) tire la ligne vers le bas pour indiquer que le module est branché.
