Détails sur le produit:
|
| Port de données: | RJ-45 | Paquet: | Petit facteur de forme de SFP |
|---|---|---|---|
| Alimentation d'énergie: | 3.3V | Distance: | 30meter pour 10G (câble de CAT6A) |
| Température de carter: | 0°C à +70°C ou à -40°C à +85°C | Débit: | • Prise en charge du port en ligne 10Gbase-T / 5Gbase-T / 2,5Gbase-T / 1000base-T |
Caractéristiques
Appui de ¨ 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T sur la ligne port
Appui 10Gbase-R de ¨ sur le port de centre serveur
empreinte de pas Chaud-que l'on peut brancher de SFP de ¨
Le ¨ rendent l'ensemble compact du connecteur RJ-45
¨ RoHS-conforme et sans plomb
Alimentation d'énergie simple du ¨ +3.3V
¨ 10 Gigabit Ethernet au-dessus de câble du chat 6a
Température de fonctionnement ambiante de ¨ : 0°C à +70°C ou à -40°C à +85°C
Description

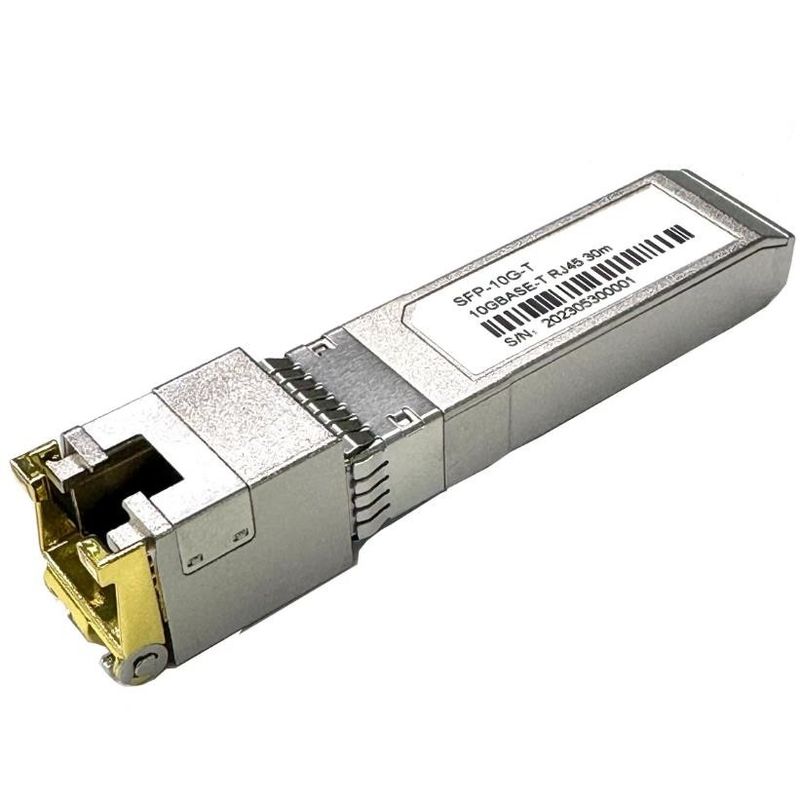

Des émetteurs-récepteurs que l'on peut brancher de SFP-10 G-T Copper Small Form (SFP) sont basés sur l'accord multi de source de SFP (MSA). Ils sont compatibles avec les normes 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T comme spécifiques dans IEEE DST 802,3. SFP-10G-T utilise la goupille du RX_LOS de SFP (doit être tiré vers le haut sur le centre serveur) pour l'indication de lien. Si tirer vers le haut ou ouvrir la goupille du TX_DISABLE de SFP, PHY IC soit remis à zéro.
Longueur de câble
| Ligne port | Câble | Portée | Port de centre serveur |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pin Descriptions
| Pin | Symbole | Nom/description | Réf. |
| 1 | VEET | Émetteur rectifié (terrain communal avec l'au sol de récepteur) | 1 |
| 2 | TFAULT | Défaut d'émetteur. Non soutenu. | |
| 3 | TDIS | Débronchement d'émetteur. Sortie de laser handicapée sur haut ou ouvert. | 2 |
| 4 | MOD_DEF (2) | Ligne de données de la définition 2. de module pour l'identification périodique. | 3 |
| 5 | MOD_DEF (1) | Ligne d'horloge de la définition 1. de module pour l'identification périodique. | 3 |
| 6 | MOD_DEF (0) | Définition 0 de module. Fondé dans le module. | 3 |
| 7 | Rate Select | Aucune connexion n'a exigé | |
| 8 | Visibilité directe | La haute indique non non lié. le bas indique lié. | |
| 9 | VIREZ | Récepteur rectifié (terrain communal avec l'au sol d'émetteur) | 1 |
| 10 | VIREZ | Récepteur rectifié (terrain communal avec l'au sol d'émetteur) | 1 |
| 11 | VIREZ | Récepteur rectifié (terrain communal avec l'au sol d'émetteur) | 1 |
| 12 | RD | Le récepteur a inversé des DONNÉES. Le C.A. a couplé | |
| 13 | RD+ | Le récepteur Non-a inversé des DONNÉES. Le C.A. a couplé | |
| 14 | VIREZ | Récepteur rectifié (terrain communal avec l'au sol d'émetteur) | 1 |
| 15 | VCCR | Alimentation d'énergie de récepteur | |
| 16 | VCCT | Alimentation d'énergie d'émetteur | |
| 17 | VEET | Émetteur rectifié (terrain communal avec l'au sol de récepteur) | 1 |
| 18 | TD+ | L'émetteur Non-a inversé des DONNÉES dedans. Le C.A. a couplé. | |
| 19 | LE TD | L'émetteur a inversé des DONNÉES dedans. Le C.A. a couplé. | |
| 20 | VEET | Émetteur rectifié (terrain communal avec l'au sol de récepteur) | 1 |
Notes :
1. L'au sol de circuit est mis à la terre de châssis
2. PHY a désactivé sur TDIS > 2.0V ou ouvert, permis sur TDIS < 0="">
3. Devrait être tiré vers le haut avec 4.7k - les ohms 10k sur le centre serveur conseil à une tension entre 2,0 V et 3,6 que V. MOD_DEF (0) tire la ligne le bas pour indiquer le module est branchés.
interface de courant électrique de volt de +3.3V
Le SFP-10G-T a une gamme de tension d'entrée de 3,3 V +/- 5%. On ne permet pas la tension 4V maximum pour le fonctionnement continu.
| Interface de courant électrique de +3,3 volts | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | unité | Notes/conditions |
| Approvisionnement actuel | Est | 900 | 1200 | mA |
puissance 4W maximum plus de gamme complète de tension et la température. Voir la note de précaution ci-dessous |
|
| Tension d'entrée | Vcc | 3,13 | 3,3 | 3,47 | V | Référencé à la terre |
| Tension maximum | Vmax | 4 | V | |||
| Courant de montée subite | Isurge | TBD | mA |
Prise chaude au-dessus d'équilibré actuel. Voir la note de précaution ci-dessous |
||
Précaution : La puissance et le courant de montée subite sont plus hauts que les valeurs spécifiques dans SFP MSA
Signaux à vitesse réduite
MOD_DEF (1) (câble coaxial) et MOD_DEF (2) (SDA), sont le drain ouvert CMOS signale (voir la section VII, « protocole de transmission périodique »). MOD_DEF (1) et MOD_DEF (2) doit être tiré vers le haut au host_Vcc.
| Signaux à vitesse réduite, caractéristiques électroniques | |||||
| Paramètre | Symbole | Minute | Maximum | unité | Notes/conditions |
| Le BAS de sortie de SFP | Vol. | 0 | 0,5 |
V
|
4.7k à 10k cabreur au host_Vcc, mesuré sur le côté de centre serveur du connecteur |
| HAUTE de sortie de SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
V
|
4.7k à 10k cabreur au host_Vcc, mesuré sur le côté de centre serveur du connecteur |
| SFP a entré BAS | VIL | 0 | 0,8 | V |
4.7k à 10k cabreur à Vcc, mesuré sur le côté de SFP du connecteur
|
| HAUTE d'entrée de SFP | VIH | 2 | Vcc + 0,3 | V |
4.7k à 10k cabreur à Vcc, mesuré sur le côté de SFP du connecteur |
Interface électrique ultra-rapide
Tous les signaux ultra-rapides C.A.-sont couplés intérieurement.
| Interface électrique ultra-rapide, transmission Ligne-SFP | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | unité | Notes/conditions |
| Ligne fréquence | la Floride | 125 | Mégahertz |
codage 5-level, par IEEE 802,3 |
||
| Impédance de sortie de Tx | Zout, TX | 100 | Ohm |
Différentiel, pour tous fréquences entre 1MHz et 125MHz |
||
| Impédance d'entrée de Rx | Zin, RX | 100 | Ohm |
Différentiel, pour tous fréquences entre 1MHz et 125MHz |
||
| Interface électrique ultra-rapide, Centre-SFP | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | unité | Notes/conditions |
|
Entrée de données finie simple oscillation |
Vinsing | 250 | 1200 |
système mv
|
Simple fini | |
|
Sortie de données finie simple oscillation |
Voutsing | 350 | 800 | système mv | Simple fini | |
| Temps de hausse/automne | TR, Tf | 175 | picoseconde | 20%-80% | ||
| Impédance d'entrée de Tx | Zin | 50 | Ohm | Simple fini | ||
| Impédance de sortie de Rx | Zout | 50 | Ohm | Simple fini | ||
Caractéristiques générales
| Généralités | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | unité | Notes/conditions |
| Débit | BR | 1 | 10,3125 | Gb/sec |
IEEE 802,3 compatible. Voyez note 1,2 ci-dessous |
|
Notes :
1. La tolérance d'horloge est de +/- 50 pages par minute
Caractéristiques environnementales
La détection automatique de croisement est permise. Le câble externe de croisement n'est pas exigé
| Caractéristiques environnementales | ||||||
| Paramètre | Symbole | Minute | Type | Maximum | unité | Notes/conditions |
| Température de carter fonctionnante | Message publicitaire | Comité technique | 0 | +70 | °C | |
| Industrie | -40 | +85 | °C | |||
| Température de stockage | -40 | +85 | °C | |||
L'information de commande
| Numéro de la pièce | Mode de vitesse | Temp |
| SFP-10G-TA1-C | 10G/5G/2.5G/1.25G | 0~70℃ |
| SFP-10G-TA1-I | 10G/5G/2.5G/1.25G | -40~85℃ |
