Émetteur-récepteur de SFP de l'en cuivre 1000BASE-X et 10/100/1000BASE-T et 100Base-FX

Caractéristiques

Jusqu'aux liaisons de transmission de données 1.25Gb/s bidirectionnelles

empreinte de pas Chaud-que l'on peut brancher de SFP

Visibilité directe de RX/sans fonction de visibilité directe

Clôture entièrement métallique pour le bas IEM

Dissipation de puissance faible (0,5 W typiques)

Ensemble compact du connecteur RJ-45

 Access à la couche physique IC par l'intermédiaire de l'autobus périodique à 2 fils

Opération 1000BASE-X dans des systèmes hôtes avec l'interface de SERDES

10/100/1000Mbps conforme dans des systèmes hôtes avec l'interface de SGMII

opération 100Base-FX dans des systèmes hôtes avec l'interface de SERDES

       Gamme fonctionnante de température de carter de 0°C à +70°C ou à -40°C à +85°C

Applications

       Gigabit Ethernet 1,25 au-dessus de câble du chat 5

Description

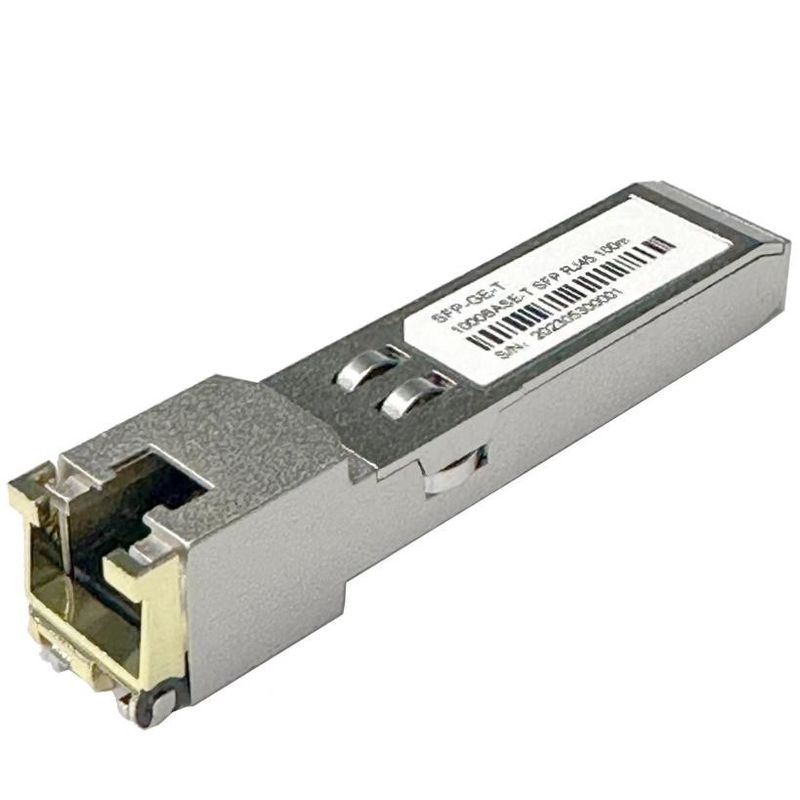

    Les émetteurs-récepteurs que l'on peut brancher de petite forme d'en cuivre de SFP-GE-T (SFP) sont un module performant et rentable conforme avec Gigabit Ethernet et les normes 1000BASE-T aussi spécifiques dans IEEE 802. 3-2002 et IEEE 802.3ab, qui soutient le débit 1000Mbps jusqu'à 100 mètres atteignent au-dessus du câble torsadé non protégé de la catégorie 5. Le module soutient les liaisons de transmission de données 1000 duplex de Mbps avec 5 signaux de niveau de modulation d'impulsion en amplitude (PAM). Chacune des quatre paires dans le câble est employé avec un taux de symbole de 250Mbps sur chaque paire. Le module fournit à l'information périodique standard d'identification conforme SFP MSA, qui peut être accédé avec une adresse d'A0h par l'intermédiaire du protocole périodique de 2wire CMOS EEPROM.

Pin Descriptions

Notes :

Branchez Seq. : Ordre d'engagement de Pin pendant le branchement chaud.

1) Le défaut de TX n'est pas soutenu et est toujours relié pour rectifier.

2) Le débronchement de TX, une entrée employée pour remettre à zéro le module d'émetteur-récepteur, cette goupille est tiré vers le haut dans le module avec une résistance de 4,7 KΩ.

V) du bas (0 – 0,8 : Émetteur-récepteur dessus

Entre (0,8 V et 2,0 V) : Éliminé

Haute (2,0 – 3,465 V) : Émetteur-récepteur dans l'état remis à zéro

Ouvrez-vous : Émetteur-récepteur dans l'état remis à zéro

3) Mod-Def 0,1,2. Ce sont les goupilles de définition de module. Elles devraient être tirées vers le haut avec une résistance 4.7K~10K sur le panneau de centre serveur. La tension cabreuse sera VccT ou VccR

Mod-Def 0 est fondu par le module pour indiquer que le module est présent

Mod-Def 1 est la ligne d'horloge de l'interface série à deux fils pour l'identification périodique

Mod-Def 2 est la ligne de données de l'interface série à deux fils pour l'identification périodique

4) RX_LOS (perte de signal) : LVTTL compatible avec une tension maximum de Host_Vcc. RX_LOS peut permis ou handicapé (se rapporter à l'information de commande), RX_LOS n'est pas employé et est toujours attaché pour rectifier par l'intermédiaire de la résistance de 100 ohms.

5) RD-/+ : Ce sont les sorties différentielles de récepteur. Elles sont C.A. couplées 100 lignes différentielles qui devraient être terminées avec 100 (différentiel) à l'utilisateur SERDES.

6) TD-/+ : Ce sont les entrées différentielles d'émetteur. Elles C.A.-sont couplées, les lignes différentielles avec l'arrêt 100 différentiel à l'intérieur du module.
