de boucle le supplément sans fil de Hdmi prolongent à 656 pieds 200 mètres

La boucle hors du supplément sans fil de Hdmi prolongent à 656 pieds 200 mètres

Supplément sans fil de Hdmi

Le supplément sans fil de HDMI fournit une manière simple de prolonger sans fil des signaux de HDMI à 656 pieds (200 mètres).

Il prolonge le contenu de HDMI des ordinateurs, des boîtiers décodeur, des joueurs de Bluray, et d'autres sources de HDMI aux affichages HDMI-conformes à distance.

Caractéristique

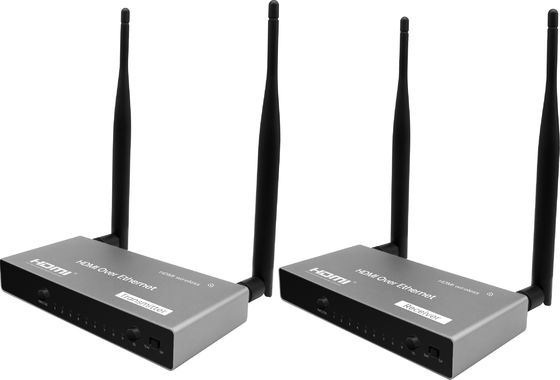

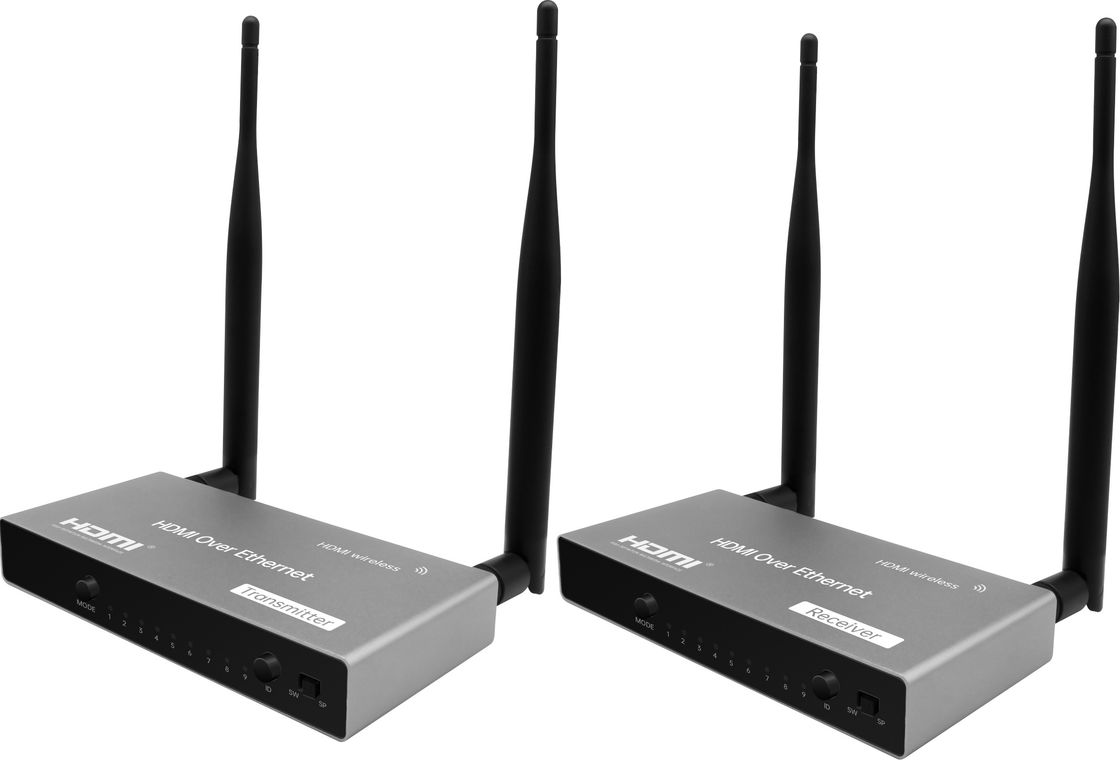

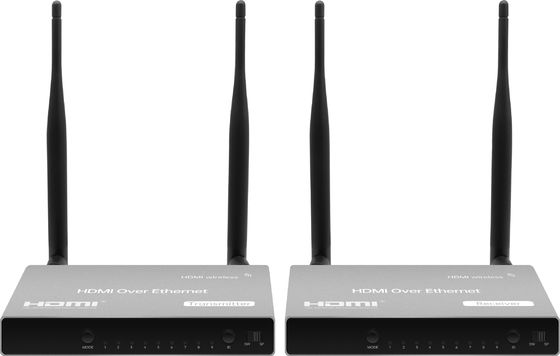

●Ce supplément sans fil de HDMI est composé d'une unité d'émetteur et d'une unité de récepteur

●Boucle- de soutien à l'extrémité d'émetteur pour la surveillance facile

●Soutenez un large éventail de résolutions comprenant 480i/576i - 1080p@50/60Hz, SVGA-WUXGA.

●Appuis d'antenne externe un long terme de transmission jusqu'à 656 pieds (200 mètres)

●Extension de soutien IR pour la commande d'appareil de source à l'extrémité d'affichage

●Soutien OSD de surveiller le statut de dispositif

●Plug and play, aucun besoin de conducteurs pour l'installation de PC

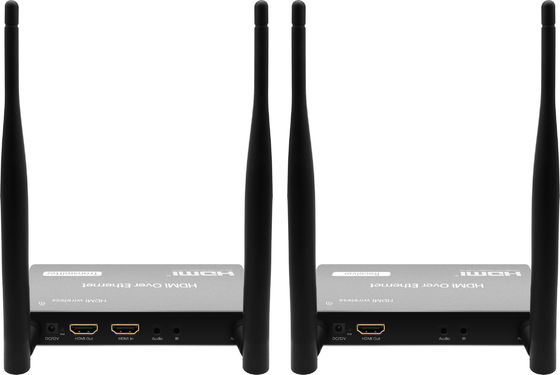

Disposition de ports de récepteur :

1. PORT USB : Hausse de FW

2. Bouton de MODE : Cliquez sur pour commuter le mode d'affichage (s'allumant pour que mode 1), et longue presse commute peu de canal (éclairage pour mode 2).

3. Lumière de PWR : Allumage quand la puissance est assurée.

4. Lumière de LIEN : Clignotant quand les données transmettent.

5. Lumière de STA : Clignotant quand les données transmettent.

6. Mode 1 léger (mode d'affichage) : S'allumant pour le mode graphique avec une latence plus courte, et s'allumant dessus pour le mode visuel avec moins de taux perdu de paquet.

7. Lumière du mode 2 (peu de la Manche) : S'allumant dessus pour ajuster le canal de haut-peu, et s'allumant pour ajuster le canal de bas-peu.

8. Signal de la Manche

9. Bouton d'identification : Cliquez sur pour commuter l'identification de canal.

10. Mode de commutateur : Montrez l'écran de l'émetteur avec la même identification de canal quand l'employer comme N à 1.

11. Mode de diviseur : Liaison directe à l'émetteur. Aucune identification de canal ne devrait être placée.

12. Antenne

13. C.C DANS le port : Exige l'alimentation de l'énergie 12V/1A.

14. Trou de remise : Quand prise dans la puissance, longtemps presse le bouton de réinitialisation pendant plus de 9 secondes de remettre à zéro aux paramètres par défaut d'usine.

15. Port de SORTIE de HDMI : Se relie pour surveiller avec le port de HDMI pour l'affichage.

16. Gauche audio : Sortie audio à d'autres haut-parleurs. Notez que le port de sortie de HDMI envoie audio simultanément.

17. IR DANS le port : Soutient l'entrée d'IR pour à télécommande.

18. Antenne

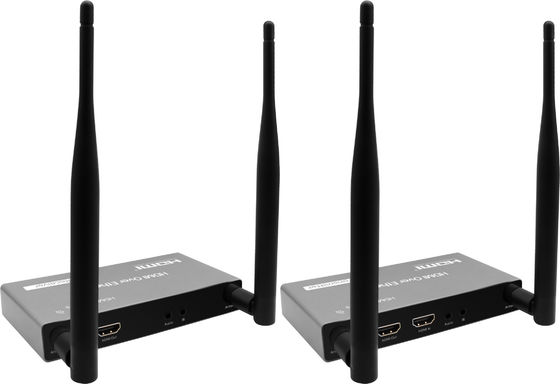

Disposition de port de Tx :

1. PORT USB : Hausse de FW

2. Bouton de MODE : Cliquez sur pour commuter le mode d'affichage (s'allumant pour que mode 1), et longue presse commute peu de canal (éclairage pour mode 2).

3. Lumière de PWR : Allumage quand la puissance est assurée.

4. Lumière de LIEN : Clignotant quand les données transmettent.

5. Lumière de STA : Clignotant quand les données transmettent.

6. Mode 1 léger (mode d'affichage) : S'allumant pour le mode graphique avec une latence plus courte, et s'allumant dessus pour le mode visuel avec moins de taux perdu de paquet.

7. Lumière du mode 2 (peu de la Manche) : S'allumant dessus pour ajuster le canal de haut-peu, et s'allumant pour ajuster le canal de bas-peu.

8. Signal de la Manche

9. Bouton d'identification : Cliquez sur pour commuter l'identification de canal.

10. Mode de commutateur : Montrez l'écran de l'émetteur avec la même identification de canal quand l'employer comme N à 1.

11. Mode de diviseur : Liaison directe à l'émetteur. Aucune identification de canal ne devrait être placée.

12. Antenne

13. C.C DANS le port : Exige l'alimentation de l'énergie 12V/1A.

14. Trou de remise : Quand prise dans la puissance, longtemps presse le bouton de réinitialisation pendant plus de 9 secondes de remettre à zéro aux paramètres par défaut d'usine.

15. Port de SORTIE de HDMI : Se relie pour surveiller avec le port de HDMI pour l'affichage.

16. Entrée de HDMI : Se relie à votre dispositif (boîte d'ordinateur portable ou d'ordinateur).

17. IR DANS le port : Soutient l'entrée d'IR pour à télécommande.

18. Antenne

Installation :

Affichage de mode de diviseur (1 à 1) :

1. Placez l'inverseur au mode de diviseur sur le récepteur et l'émetteur.

2. Reliez la puissance à 12V/1A et à un moniteur de montrer la sortie sur le récepteur.

3. Reliez le récepteur et l'émetteur au même un câble de HDMI pour appareiller. Le canal signale instantané en appareillant et en arrêt à l'identification de canal après l'appareillement complet.

4. Après appareillement, reliez l'alimentation d'énergie de C.C 12V aux deux unités, relier un moniteur au récepteur et un dispositif de source de vidéo de HDMI à l'entrée de l'émetteur.

* guide de dépannage :

S'il n'y a aucun signal sur le moniteur relié au récepteur, assurez-vous svp que le récepteur et l'émetteur (1) sont ont commuté l au mode de diviseur et (2) ont été ensemble appareillé l'affichage de mode de commutateur (1 à N, N à 1) : 1. la position l'inverseur au mode de diviseur sur le récepteur et l'émetteur 2. relient la puissance à 12V/1A et à un moniteur de montrer la sortie sur le récepteur. 3. Après appareillement, reliez la puissance à 12V/1A, un moniteur pour la réalimentation, et un dispositif d'entrer sur l'émetteur. 4. récepteur et émetteur réglés à la même note du canal ID.* : Chaque émetteur sous le même réseau devrait être placé à une identification de canal différente
