Détails sur le produit:
|
| Type de fibre: | Mode unitaire | Nom de produit: | Circulateur optique |
|---|---|---|---|
| Wavelenght: | 1550nm | Typr de connecteur: | FC/PC FC/APC, LC/PC, LC/APC |
| Mettre en évidence: | Circulateur de fibre optique de mode unitaire,circulateur 1550nm optique,Circulateur de fibre de mode unitaire |
||

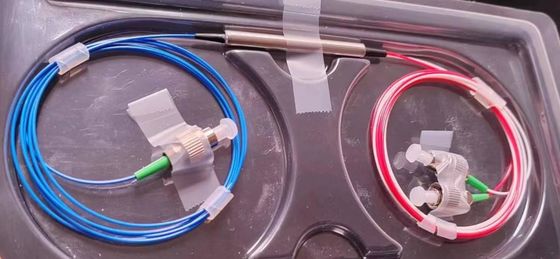

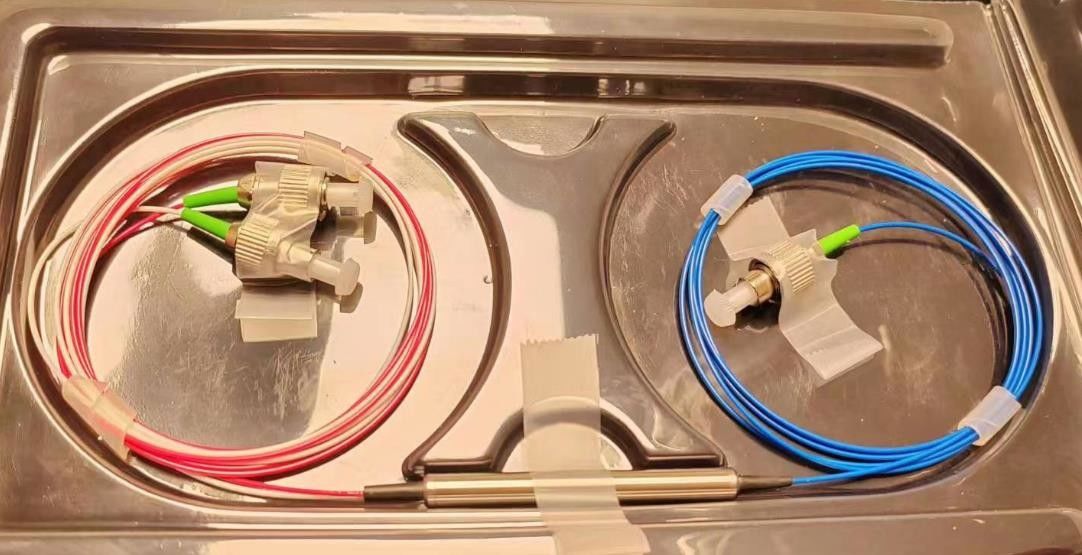

Trois mode unitaire gauche Wavelenght circulateur de fibre optique 1550nm
Mode unitaire 1550nm circulateur optique
Un circulateur optique est un dispositif qui conduit la lumière dans une direction spécifique dans une fibre optique. C'est un dispositif de trois-port qui opère le principe de la non-réciprocité, signifiant que des voyages légers dans une direction particulière et ne revient pas à sa source.

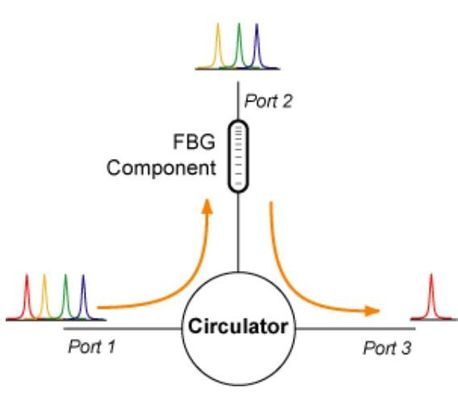

L'exemple ci-dessous dépeint l'utilisation d'un circulateur de laisser tomber un canal optique d'un système de DWDM utilisant une grille de Bragg de fibre (FBG). Les canaux de l'entrée DWDM sont couplés dans le port 1 du dispositif avec un dispositif de FBG relié pour mettre en communication 2. La longueur d'onde simple s'est reflétée du FBG réintroduit le circulateur dans le port 2 et est conduite pour mettre en communication 3. Les signaux restants traversent le FBG et la sortie sur la fibre supérieure.

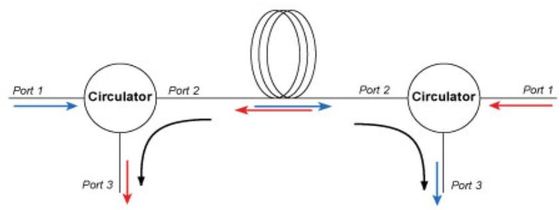

Des circulateurs peuvent également être employés pour envoyer un signal optique dans deux directions en bas d'une fibre simple. Un circulateur est situé aux deux extrémités de la fibre. Chaque circulateur fonctionne pour ajouter un signal dans une direction tout en enlevant le signal dans l'autre. Voyez l'exemple ci-dessous.
Caractéristiques
| Longueur d'onde de fonctionnement (nanomètre) | 1550+/-30 |
| Perte par insertion (Port1 à Port2) (DB) | <0> |
| Perte par insertion (Port2 à Port3) (DB) | <0> |
| Isolement (2 gauches pour mettre en communication 1) (DB) | >40 |
| Isolement (3 gauches pour mettre en communication 2) (DB) | >40 |
| Perte dépendante de polarisation | <0> |
| Perte de retour | >55 |
