Détails sur le produit:
|
| Mettre en évidence: | SM OM3 DVI au-dessus de supplément de fibre,EDID programmant le supplément optique de DVI,EDID programmant DVI au-dessus de supplément de fibre |
||
|---|---|---|---|

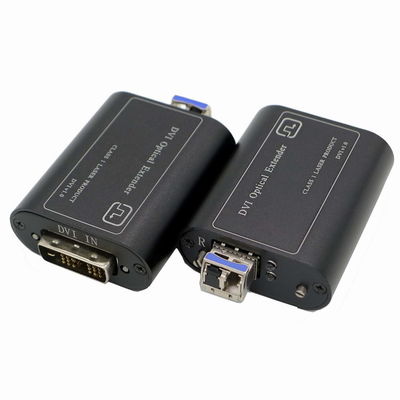

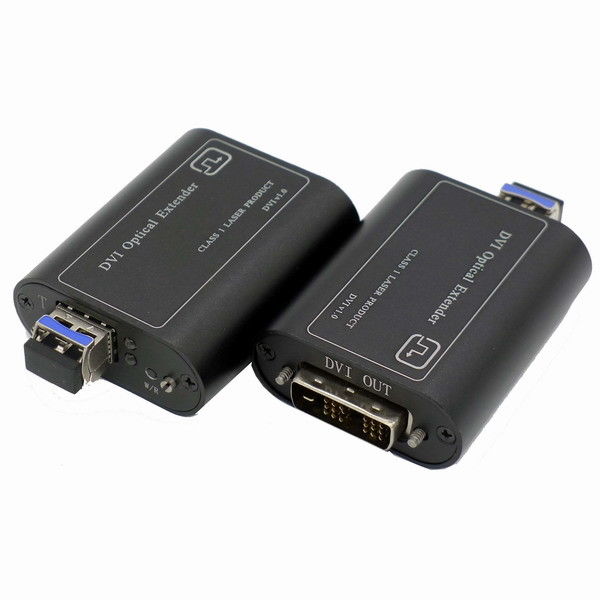

SM OM3 DVI au-dessus de la programmation optique du système de transport de supplément de fibre EDID
DVI au-dessus de supplément de fibre
Le supplément optique de DVI est un système de transport optique de fibre capable de distribuer les signaux de haute résolution de DVI au-dessus d'une fibre optique simple avec des longueurs de câble jusqu'à 300 mètres (fibre d'OM3 millimètre) ou 10km (fibre de SM), la résolution jusqu'à 4096× 2160@30HZ. Reliez l'émetteur avant emploi sur les moniteurs sera employé, clique sur sur la clé d'émetteur, pour lire et écrire EDID sera lu et stocké dans l'affichage à l'intérieur de l'émetteur, l'EDID se programmant de sorte qu'il puisse s'adapter aux caractéristiques de la résolution différente du système d'affichage, pour rendre son utilisation plus concise, commode et fiable.
Le DVI au-dessus transmission de rapport de résolution de la haute définition de soutien de convertisseur de fibre de la diverse, le plus haut peut être la portée UXGA 1600*1200 ou WUXGA 1920* 1200@60Hz ou TVHD 1080P 1920* 1080@60Hz, 2048x1080, 2K/4K, la résolution maximum 4096× 2160@30HZ. Largeur de bande maximum 11Gbps.
SPÉCIFICATIONS
Opitcal :
| Longueur d'onde | 850nm &1310nm |
| De puissance de sortie | -6~-1dBm |
| Fibre optique | OM3 à plusieurs modes de fonctionnement, mode 9/125u unitaire |
| Sensibilité de Rx | -16dBm |
| Connecteur optique | 1 x LC |
| Distance | 0~300M) (d'OM3 MILLIMÈTRE/0~10KM (SM) |
Vidéo :
| Entrée-sortie de DVI | ||
| Vidéo de sortie | DVI 1,0 | |
| Signal vidéo d'entrée | 0.5~1.0V PP | |
| Signal d'entrée DDC | 5V PP (TTL) | |
| Connecteur | Mâle de 18+1 DVI | |
| Général : | ||
| Puissance d'entrée | C.C DE 5 V | |
| Puissance (maximum) | 2.4W (maximum) | |
| Température de fonctionnement | -20°C à 55°C | |
| Température de stockage | -40°C à 85°C | |
| Humidité fonctionnante | 0 | 95% (sans condensation) | |
| Poids net | 190g par paires | |
| Matériel de cas | Aluminium | |
| Taille de produit | 64mm×52mm×22.5mm (L/W/H) | |
Installation et opération d'équipement
Étape 1 : Rétablissez le PC et le courant de moniteur.
Étape 2 : lisez le moniteur d'EDID, lisez les méthodes suivent svp les étapes ci-dessous :
(1) d'abord relier l'adaptateur de puissance de 5 v à l'émetteur, s'assurent que la puissance LED rouge-clair s'allume. (2) ouvert l'alimentation d'énergie de moniteur, puis relient le lancement d'interface de l'émetteur DVI au dispositif d'affichage d'interface de DVI.
(3) la presse le bouton lecture/écriture de l'émetteur EDID, la lumière d'EDID R/W s'allume, dit qu'elle est de lire le dispositif d'affichage de l'information d'EDID. Le voyant vert de signalisation s'éteint après que 10 secondes aient indiqué lisent l'information d'EDID soit accomplies, commutateur outre de la puissance de l'émetteur.
Puissance et état de lampe d'EDID W/R : lumière rouge d'alimentation d'énergie, lire et écrire à EDID le feu vert.
Note : si un changement d'un autre dispositif d'affichage, font svp la deuxième étape encore.
Étape 3 : reliez d'abord l'adaptateur de puissance de 5 v à l'émetteur, assurent à la puissance les lumières rouge-clair de LED, relient l'interface de l'émetteur DVI au PC de l'interface de DVI.
Étape 4 : reliez l'adaptateur de puissance de 5 v au récepteur, pour s'assurer que la puissance LED rouge-clair s'allume. Reliez le port de DVI du récepteur et de l'affichage.
Étape 5 : selon le diagramme soyez les connexions optiques de fibre de LC.
Puissance de récepteur et état de lampe de fibre : lumière rouge d'alimentation d'énergie, signal de fibre optique reliant le feu vert.
