Détails sur le produit:
|

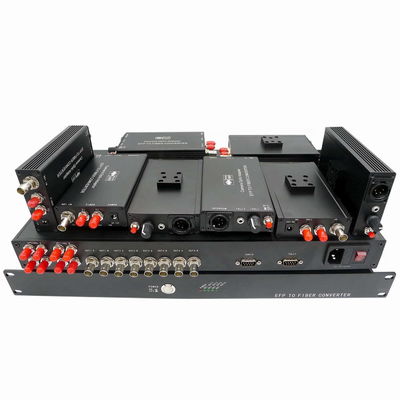

Système simple de fibre de caméra d'EFP

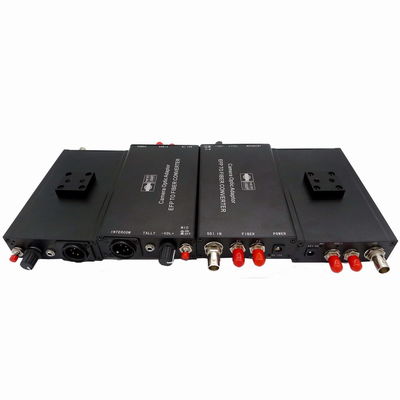

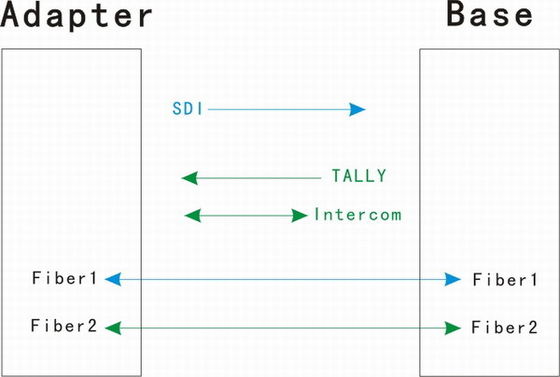

L'EFP simple à la fibre inclut un adaptateur optique de caméra et une station de base optique. Le système transporte 1 signal de ch 3G/HD-SDI de la caméra à la station de base, interphone (l'extrémité de caméra peut être les 4 casques relié de goupille du professionnel ou 5 de goupille XLR, l'extrémité d'OB peut être station principale reliée d'interphone), contrôle (une couleur ou deux couleurs peut être choisie). Le système met tous les signaux requis pour la production de la multi-caméra 3G/HD-SDI sur un câble de fibre, assurant la connectivité robuste et sans problèmes sur n'importe quel studio ou la production à distance. Le fond du trou de vis peut être équipé d'un bâti de chaussure de caméra.

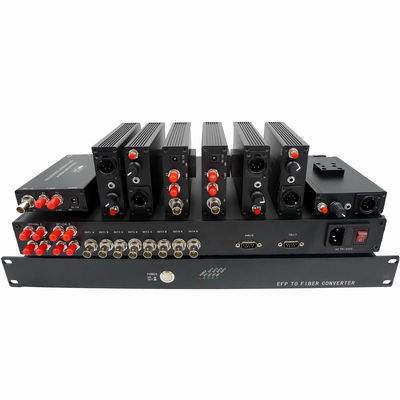

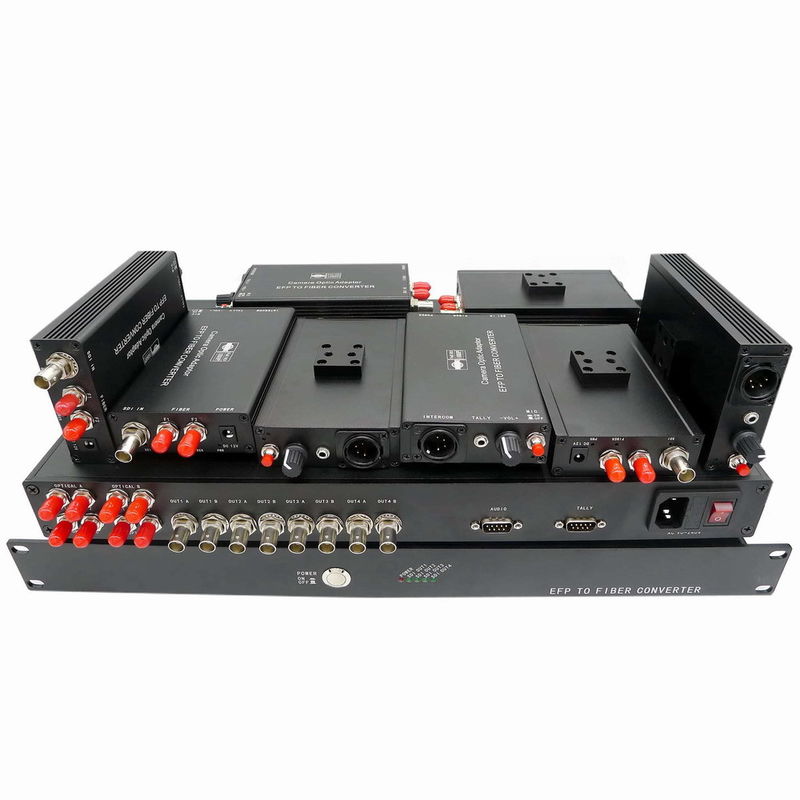

En raison de sa fonction simple, 4 bases peuvent être combinées dans une station de base optique.
Caractéristiques
· 1 ch IDS en avant
· Manipulez tous les modèles pathologiques
· Égalisation automatique de câble pour assurer l'intégrité du signal
· 3G/HD/SD-SDI a entré la reconnaissance automatique, l'appui 270Mbit/s - 2.97Gbit/s selon SMPTE 424M, SMPTE 292M et SMPTE 259M
· 10+Km sur la transmission par fibres optiques de mode unitaire
· Entrées de MIC avec le muet et les préamplis
· Écouteur avec le volume en haut ou en bas
· Sortie du contrôle LED+/- ou fermeture de contact sec facultative
· Genlock ou TC/BB sont facultatifs
· Les données à télécommande sont également facultatives
· Le trou inférieur de vis peut être installé avec un bâti de chaussure de caméra
Caractéristiques :
Index général
| Temp de travail | -25°C à 55°C |
| Temp de stockage | -40°C à 85°C |
| humidité | 0 | 95% (sans condensation) |
| Adaptateur optique de caméra | |
| Puissance d'entrée | C.C 11~19V |
| Puissance | <10w> |
| Poids net | <0> |
| Taille d'aspect | 140mm*82mm*28mm |
| Station de base optique | |
| Puissance d'entrée | AC90~240V |
| Puissance | <20w> |
| Poids net | 3kg |
| Taille d'aspect | 19" bâti de support 1U standard |
Optique :
| Longueur d'onde | 1310nm/1550nm/CWDM |
| De puissance de sortie | -6~-1dBm |
| Sensibilité de Rx | <-18dbm> |
| Distance de transmission | SM fiber10km, millimètre de fibre 550m |
| Connecteur optique | ST/FC/SC/LC |
Entrée-sortie d'IDS :
| Format de signal | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Débit | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Égalisation de câble |
Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Interface d'IDS | BNC 75 ohms |
Genlock/comité technique/BB (peut être facultatif)
| Nombre de canaux | 1 |
| Impédance d'entrée-sortie | BNC 75Ω (déséquilibre) |
| Tension d'entrée-sortie | 1.0Vp-p |
| Gain différentiel | <> |
| Phase différentielle | <> |
| SNR | >60dB |

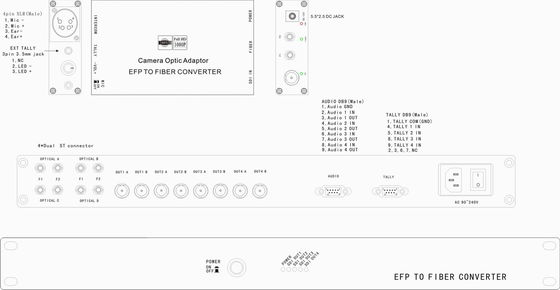

Interphone :
| Adaptateur optique de caméra | |
| Interface | 4pin XLR (mâle) /5pin XLR cric de casque) (de femelle/3.5mm |
| Microphone | Entrées de MIC avec le muet et les préamplis |
| Écouteur | avec le volume en haut ou en bas |
| Station de base optique | |
| Interface | Cric de DB9 (femelle) ou de 3.5mm : Niveau à corde a déséquilibré l'entrée et sortie audio, |
Contrôle :
| Adaptateur optique de caméra | |
| Interface | cric ou 3pin mini XLR de 3.5mm |
| Sortie | Fermeture de contact sec ou LED+/- humide |
|
Sur : court ou LED dessus : ouvert ou LED |
|
| Station de base optique | |
| Interface | DB9 (mâle) |
| Entrée | Fermeture ou TTL de contact sec |
| Sur : sous peu au bas de la terre ou de TTL : haute ouverte ou de TTL | |
