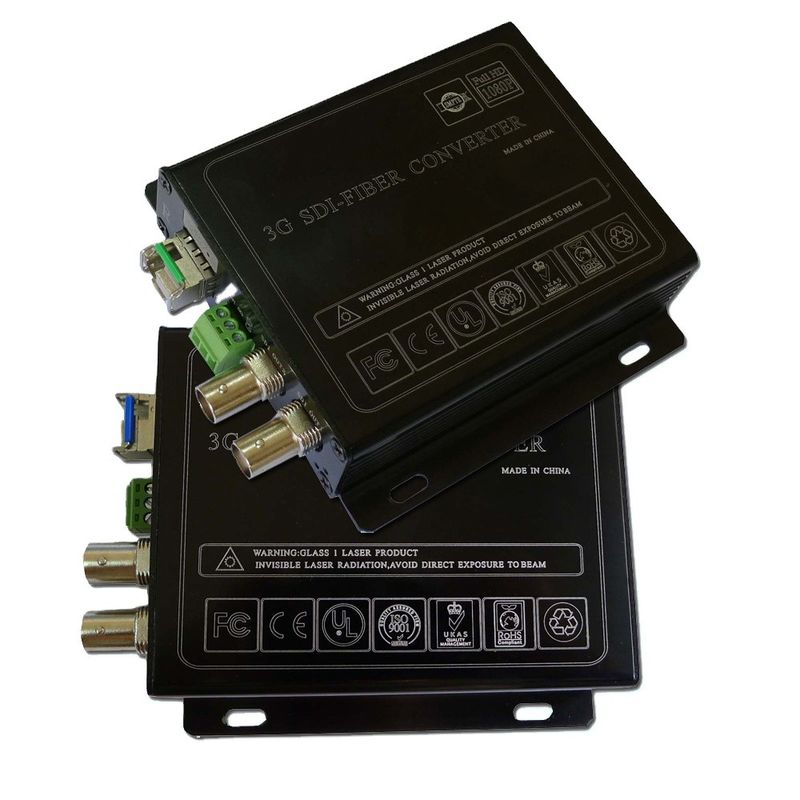

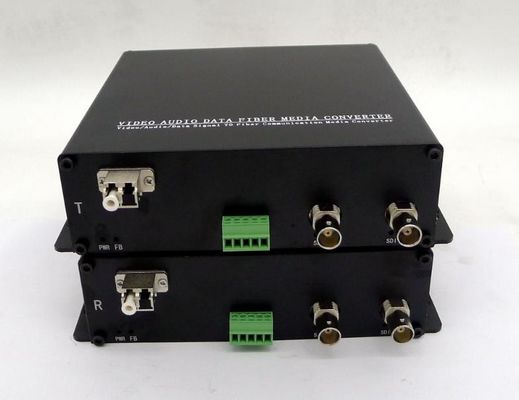

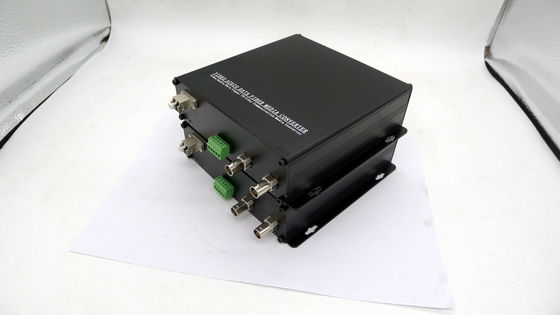

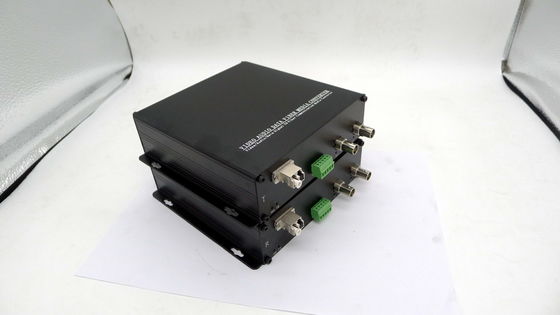

Détails sur le produit:
|
| Type: | Convertisseur de fibre |
|---|
CARACTÉRISTIQUES
· 1 vidéo de canal et transmission audio de signal vidéo numérique au-dessus de fibre optique
· Manipule le modèle pathologique
· Égalisation automatique de câble pour assurer l'intégrité du signal
· 270Mbit/s reclocking automatique - 1.48Gbit/s - 3Gbit/s
· Type de signal de soutien : 270Mbit/s à 3Gbit/s selon des normes de SMPTE 424M, de SMPTE 292M et de SMPTE 259M

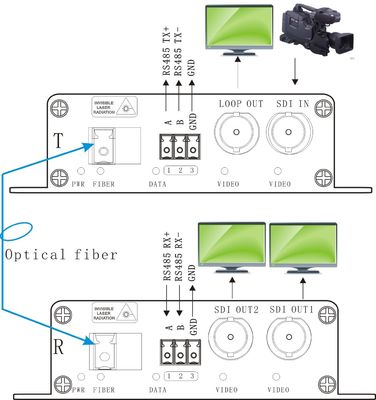

·Directement compatible avec des systèmes de caméra de HD-SDI et soutenir des protocoles des données RS-485
· Longue capacité de transmission au moins 20 kilomètres (6,2 milles)
· Puissance fournie de TB pour l'application industrielle
·Permutation chaude de soutiens et branchement chaud
·Connexion optique recto de mode unitaire de LC/PC

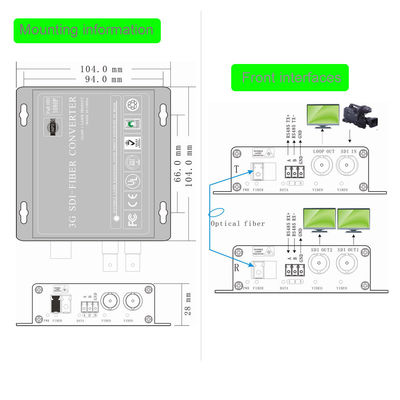

·Type autonome ou de type carte installé dans 19' “châssis du support-bâti 2U ou 4U.
DESCRIPTION
Le convertisseur visuel de fibre de série d'IDS est une solution idéale et économique pour des applications de radiodiffusion ou de surveillance. Il reçoit une entrée électrique de HD-SDI, convertit parfaitement le signal électrique d'IDS en signal optique du mode unitaire IDS. Il soutient l'image de transmission de SDTV (143-540Mbps), de TVHD (1.485Gbps) et de TVHD (3Gbps, 1080p60).
Émetteur et récepteur fournir l'égalisation et reclocking à l'unité d'entrée afin de reconstruire le signal pour à qualité cohérente. En outre, avec la technologie avancée de fibre, l'IDS peut facilement passer le modèle pathologique pour prouver sa transmission complète.
Le convertisseur visuel de fibre de série d'IDS sont typiquement utilisés dans les applications où les caméras ont des capacités de P/T/Z. La conception prête à l'emploi assure la facilité de l'installation et de l'opération. Des ajustements électroniques et optiques ne sont jamais exigés. Des indicateurs de LED sont donnés pour immédiatement le statut de système de contrôle. Les dispositifs sont disponibles pour l'installation autonome ou de support-bâti, qui convient à l'environnement de travail différent.
SPÉCIFICATIONS
Optique :
|
Longueur d'onde |
149nm/1310nm |
|
De puissance de sortie |
-3~+2dBm |
|
Fibre optique |
mode 9/125u unitaire |
|
Sensibilité de Rx |
-18dBm |
|
Connecteur optique |
LC |
|
Distance |
0~40KM |
Données :
|
Protocole de données |
RS485 inverse |
|
Débit |
0~200 Kbps |
|
Taux d'erreurs |
< 10="">-9 |
|
Connecteur |
Avance terminale standard |
Vidéo :
|
L'IDS a entré |
||
|
Type IDS de signal |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Débits |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Égalisation de câble |
Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Connecteur |
BNC 75 ohms |
|
|
Général : |
||
|
Puissance d'entrée |
C.C DE 5 V |
|
|
Puissance (maximum) |
3W |
|
|
Température de fonctionnement |
0°C à 55°C |
|
|
Température de stockage |
-10°C à 70°C |
|
|
Humidité fonctionnante |
0 | 95% (sans condensation) |
|
|
Poids net |
310g par paires |
|
|
Matériel de cas |
Aluminium |
|
