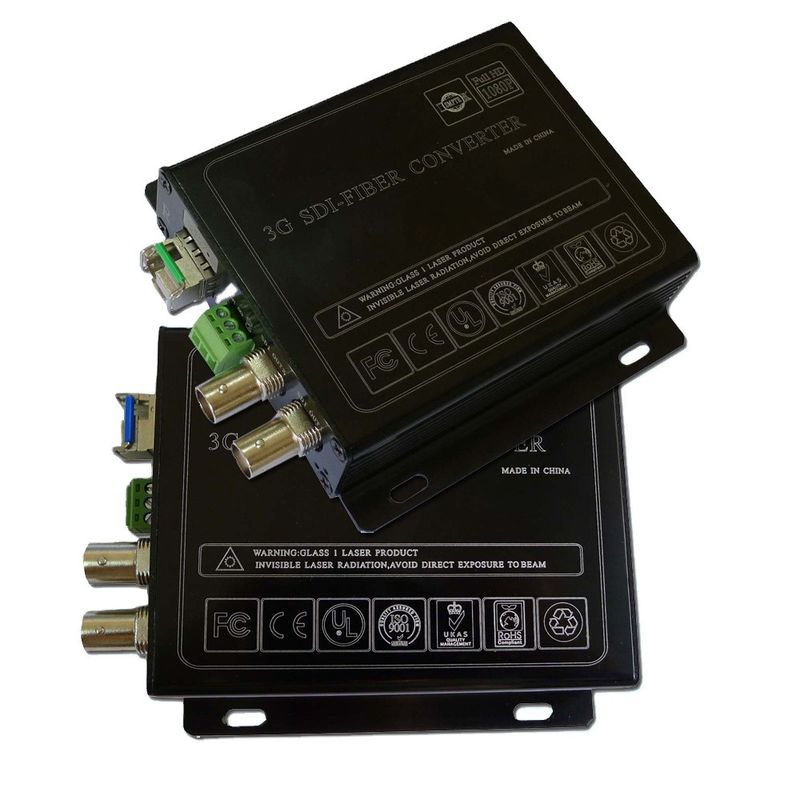

Détails sur le produit:
|
| Type: | Convertisseur SDI vers Fibre | utilisation: | Diffusion |
|---|---|---|---|
| Transmission longue distance SDI: | 20KM | Nombre de fibres: | 2 |
CARACTÉRISTIQUES
· 1 canal IDS et transmission d'Ethernet de signal vidéo numérique au-dessus de fibre optique
· Manipule le modèle pathologique
· Égalisation automatique de câble pour assurer l'intégrité du signal
· 270Mbit/s reclocking automatique - 1.48Gbit/s - 3Gbit/s
· Type de signal de soutien : 270Mbit/s à 3Gbit/s selon des normes de SMPTE 424M, de SMPTE 292M et de SMPTE 259M
· Longue capacité de transmission au moins 10 kilomètres (6,2 milles)
· Puissance fournie de TB pour l'application industrielle
DESCRIPTION
Le convertisseur visuel de fibre de série d'IDS est une solution idéale et économique pour des applications de radiodiffusion ou de surveillance. Il reçoit une entrée électrique de HD-SDI, convertit parfaitement le signal électrique d'IDS en signal optique du mode unitaire IDS. Il soutient l'image de transmission de SDTV (143-540Mbps), de TVHD (1.485Gbps) et de TVHD (3Gbps, 1080p60).
Émetteur et récepteur fournir l'égalisation et reclocking à l'unité d'entrée afin de reconstruire le signal pour à qualité cohérente. Des ajustements électroniques et optiques ne sont jamais exigés. Des indicateurs de LED sont donnés pour immédiatement le statut de système de contrôle. Les dispositifs sont disponibles pour l'installation autonome ou de support-bâti, qui convient à l'environnement de travail différent.
SPÉCIFICATIONS
Opitcal :
|
Longueur d'onde |
1310nm&1470nm~1610nm |
|
De puissance de sortie |
-8~-3dBm/-3~+2dBm |
|
Fibre optique |
50/125u à plusieurs modes de fonctionnement, 62.5/125u à plusieurs modes de fonctionnement, mode 9/125u unitaire |
|
Sensibilité de Rx |
-18dBm |
|
Connecteur optique |
FC/ST/SC |
|
Distance |
0~500M) (de MILLIMÈTRE/0~10KM (SM) |
Ethernet :
|
Mode de travail |
Duplex/semi-duplex |
|
Débit |
10/100Mbps (AUTOMOBILE) |
|
terminal de connexion |
RJ45 |
Données RS485 :
|
Protocole de données |
RS485 |
|
Débit |
0~200 Kbps |
|
Taux d'erreurs |
< 10-9=""> |
|
Connecteur |
Avance terminale standard |
Vidéo :
|
L'IDS a entré |
||
|
Type IDS de signal |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
Débits |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
Égalisation de câble |
Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
Connecteur |
BNC 75 ohms |
|
|
Général : |
||
|
Puissance d'entrée |
C.C 12V |
|
|
Puissance (maximum) |
<5w> |
|
|
Température de fonctionnement |
0°C à 55°C |
|
|
Température de stockage |
-40°C à 85°C |
|
|
Humidité fonctionnante |
0 | 95% (sans condensation) |
|
|
Poids net |
1.5KG par paires |
|
|
Dimension |
175mm×154mm×30mm |
|
|
Matériel de cas |
Aluminium |
|
Diagramme de connexion de système
