adaptateur de fibre optique de caméra avec le système de CCU d'EFP de PGM Ethemet

Description de produit

L'EFP à la fibre avec l'Ethernet de PGM inclut un adaptateur optique de caméra et une station de base optique. Le système transporte 2 ch 3G/HD-SDI
signal de la caméra à la station de base, à 1 inverse 3G/HD-SDI de ch, à PGM, à Genlock ou à TC/BB, 10/100M Ethernet, interphone (extrémité de caméra
peut être la goupille reliée du professionnel 4 ou 5 le casque de la goupille XLR, extrémité d'OB peut être station principale reliée d'interphone), contrôle (une couleur ou deux
des couleurs peuvent être choisies), l'alimentation d'énergie à distance de caméra (C.C 15V jusqu'à 150 watts). Le système met tous les signaux requis pour
production de la multi-caméra 3G/HD-SDI sur un SM tactique ou câble hybride de SMPTE, assurant la connectivité robuste et sans problèmes sur tout studio
ou production à distance.

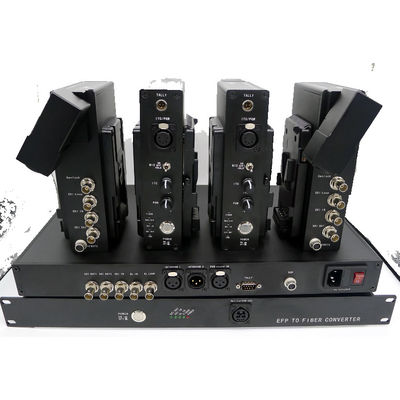

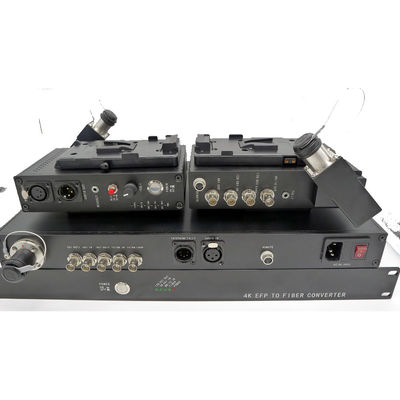

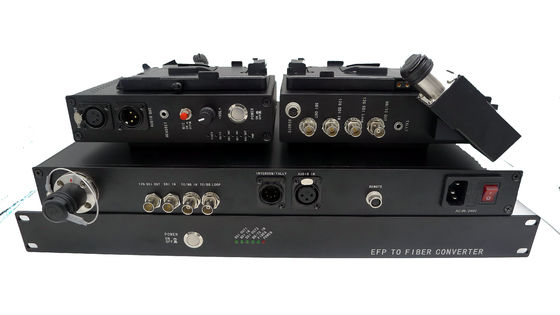

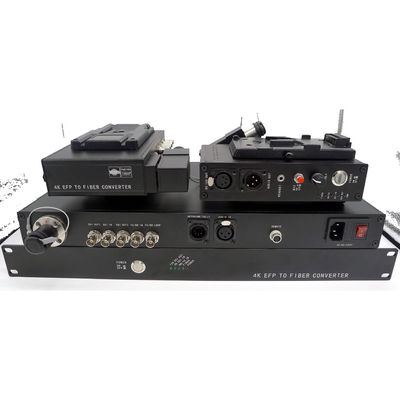

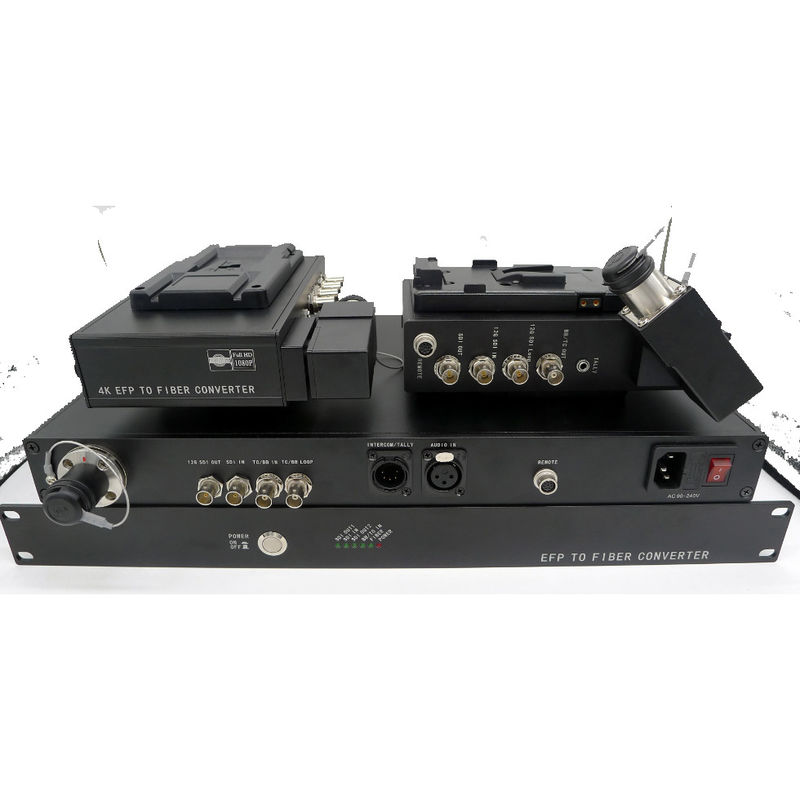

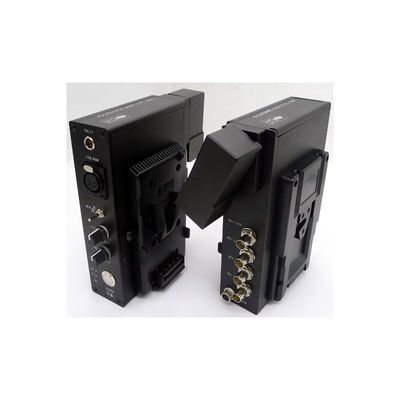

Images détaillées

Caractéristiques

1. 2 ch en avant et 1 inverse IDS de ch
2. poignée tous les modèles pathologiques
3. égalisation automatique de câble pour assurer l'intégrité du signal
4. reconnaissance automatique de l'entrée 3G/HD/SD-SDI, appui 270Mbit/s - 2.97Gbit/s selon SMPTE 424M, SMPTE 292M et SMPTE 259M
5. entrées de MIC avec le muet et les préamplis
6. écouteur avec PGM/volume d'interphone en haut ou en bas
7. 10/100M Ethernet
8. sortie du contrôle LED+/- ou fermeture de contact sec facultative
le V-bâti ou plat de la batterie de quantité facultatif, plat supérieur de batterie peut être changé en radiateur
9. Genlock ou TC/BB sont également disponibles
10. alimentation d'énergie à distance de caméra (C.C 15V jusqu'à 150 watts), avec la protection de détection d'insertion
Caractéristiques :
Index général

Temp de travail
-25°C à 55°C
Temp de stockage
-40°C à 85°C
humidité
0 | 95% (sans condensation)
Adaptateur optique de caméra
Puissance d'entrée
C.C 11~19V
Puissance
<12w> Poids net
1kg
Taille d'aspect
188mm*116mm*45mm (sans V-bâti/quantité)
Station de base optique
Puissance d'entrée
AC90~240V
Puissance
<12w> Poids net
3kg
Taille d'aspect
19" bâti de support 1U standard

OPTIQUE :

Longueur d'onde
1310nm/1550nm/CWDM
De puissance de sortie
-6~-1dBm
Sensibilité de Rx
<-18dbm> Distance de transmission
Câble hybride 300+m de SMPTE
Connecteur optique
DUO de Lemo SMPTE 304/Neutrik OpticalCON

ENTRÉE-SORTIE D'IDS :

Format de signal
SMPTE 424M, SMPTE 292M, SMPTE 259M
Débit
270Mbit/s - 1.48Gbit/s - 3Gbit/s
Égalisation de câble
Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
Interface d'IDS
BNC 75 ohms

GENLOCK/COMITÉ TECHNIQUE/BB

Nombre de canaux
1+1
Impédance d'entrée-sortie
BNC 75Ω (déséquilibre)
Tension d'entrée-sortie
1.0Vp-p
Gain différentiel
<> Phase différentielle
<> SNR
>60dB

INTERPHONE

Adaptateur optique de caméra
Interface
4pin XLR (mâle) /5pin XLR cric de casque) (de femelle/3.5mm
Microphone
Entrées de MIC avec le muet et les préamplis
Écouteur
avec le volume en haut ou en bas
Station de base optique
Interface
femelle/mâle de 3pin XLR : Audio de ligne d'abonné pour la station principale de Clearcom et d'interphone de RTS
DB25 (femelle) : Entrée et sortie audio équilibrée de niveau à corde,

PGM :

Adaptateur optique de caméra
Interface
4pin XLR (mâle) /5pin XLR cric de casque) (de femelle/3.5mm
Écouteur
avec le volume en haut ou en bas
Station de base optique
Interface
femelle de 3pin XLR ou DB25 (femelle) : Entrée audio équilibrée de niveau à corde

CONTRÔLE :

Adaptateur optique de caméra
Interface
tête ou 3pin mini XLR de l'air 4pin
Sortie
Fermeture de contact sec ou LED+/- humide
Sur : court ou LED dessus
: ouvert ou LED
Station de base optique
Interface
DB9 (mâle)
Entrée

Fermeture ou TTL de contact sec

Sur : sous peu au bas de la terre ou de TTL : haute ouverte ou de TTL

Ethernet :

Mode de travail

Duplex/semi-duplex
Débit

10/100Mbps (AUTOMOBILE)
terminal de connexion

RJ45
