Détails sur le produit:
|
| Type: | Convertisseur fibre optique EFP | utilisation: | FTTX |
|---|---|---|---|
| Garantie: | 3 ans | Nombre de fibres: | 1. |
Peut être adapté aux besoins du client selon les besoins de client.

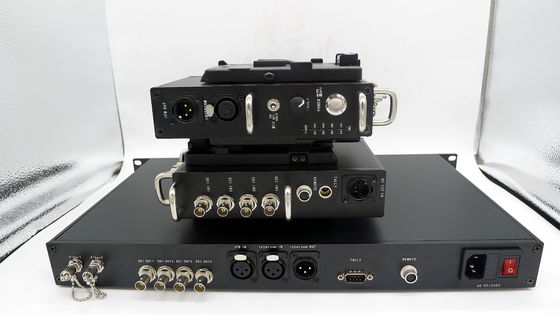

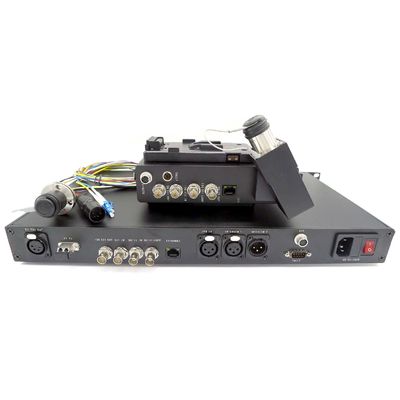

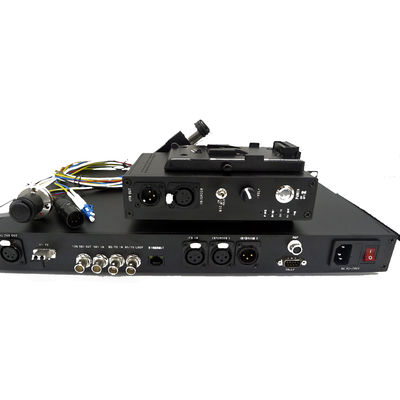

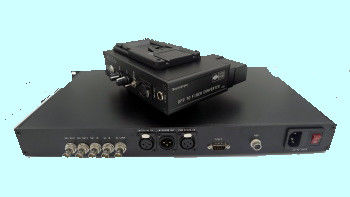

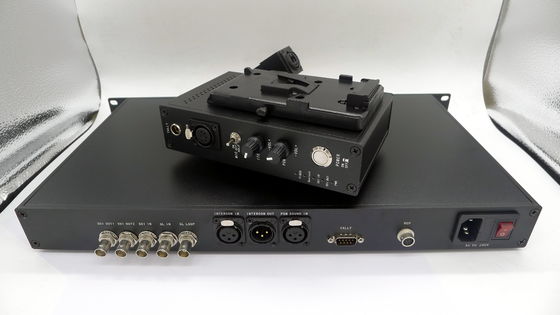

L'EFP aux solutions optiques de fibre de convertisseur de fibre pour des applications d'émission inclut un adaptateur optique de caméra et une station de base optique. Le système transporte un signal 3G/HD-SDI de la caméra à la station de base et une vidéo de retour (3G/HD-SDI ou CVBS), des données, le genlock, l'interphone, le contrôle, l'audio et 10/100M à télécommande Ethernet sont également fournis. Le système met tous les signaux requis pour la production de la multi-caméra 3G/HD-SDI sur un SM/millimètre tactiques ou câble hybride de fibre de SMPTE, assurant la connectivité robuste et sans problèmes sur n'importe quel studio ou la production à distance.
Caractéristiques
Caractéristiques :
Index général
|
Temp de travail |
-25°C à 55°C |
|
Temp de stockage |
-40°C à 85°C |
|
humidité |
0 | 95% (sans condensation) |
|
Adaptateur optique de caméra |
|
|
Puissance d'entrée |
C.C 12~19V |
|
Puissance |
10W |
|
Poids net |
1kg |
|
Taille d'aspect |
160mm*100mm*44mm (sans V-bâti/quantité) |
|

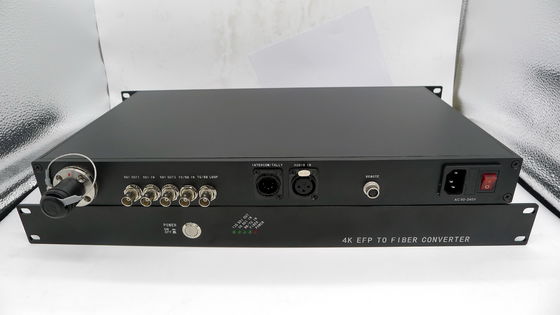

Station de base optique |
|
|
Puissance d'entrée |
AC90~240V |
|
Puissance |
10W |
|
Poids net |
3kg |
|
Taille d'aspect |
19" bâti de support 1U standard |
Optique :
|
Longueur d'onde |
1310nm/1550nm/CWDM |
|
De puissance de sortie |
-6~-1dBm |
|
Sensibilité de Rx |
<-18dbm> |
|
Distance de transmission |
Fibre 10+km, millimètre de SM de fibre 300m |
|
Connecteur optique |
Dul LC /FC/ST/SC/MX/ Lemo/Neutrik (facultatif) |
Entrée-sortie d'IDS :
|
Format de signal |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Débit |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Égalisation de câble |
Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Interface d'IDS |
BNC 75 ohms |
Interphone :
|
Adaptateur optique de caméra |
|
|
Interface |
4pin XLR (mâle) /5pin XLR cric de casque) (de femelle/3.5mm |
|
Microphone |
Entrées de MIC avec le muet et les préamplis |
|
Écouteur |
avec le volume en haut ou en bas |
|
Station de base optique |
|
|
Interface |
Entrée : la femelle de 3pin XLR, a produit : mâle ou 5pin XLR de 3pin XLR ou cric de casque de 3.5mm |
|
Audio |
Niveau à corde équilibre ou déséquilibre |
Contrôle :
|
Adaptateur optique de caméra |
|
|
Interface |
tête ou 3pin mini XLR de l'air 4pin |
|
Sortie |
Fermeture de contact sec ou +12V humide |
|
Sur : short ou +12V : ouvert ou 0V |
|
|
Station de base optique |
|
|
Interface |
DB9 (mâle) |
|
Entrée |
Fermeture de contact sec ou humide |
|
Sur : sous peu au bas de la terre ou de TTL : haute ouverte ou de TTL |
|
Extérieur :
|
Adaptateur optique de caméra |
|
|
Interface |
tête de l'air 8pin ou interface à distance de 8pin Sony |
|
Données |
RS422 /RS232/RS485 |
|
Station de base optique |
|
|
Interface |
Interface à distance de DB9 (mâle) ou de 8pin Sony |
|
Données |
RS422 /RS232/RS485 |
Ethernet :
|
Mode de travail |
Duplex/semi-duplex |
|
Débit |
10/100Mbps (AUTOMOBILE) |
|
terminal de connexion |
RJ45 |
