Détails sur le produit:
|
| Type: | Convertisseur Fibre Optique | utilisation: | FTTX |
|---|---|---|---|
| Garantie: | 3 ans | Nombre de fibres: | 1. |

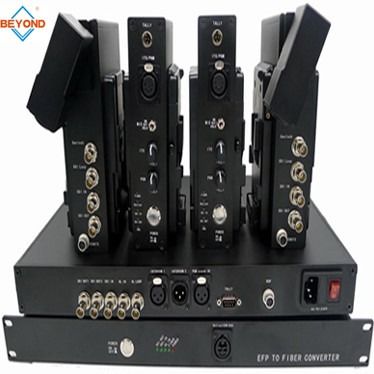

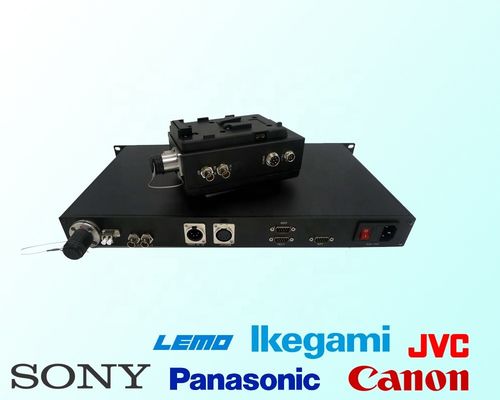

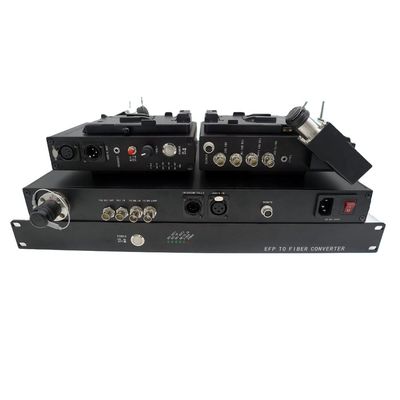

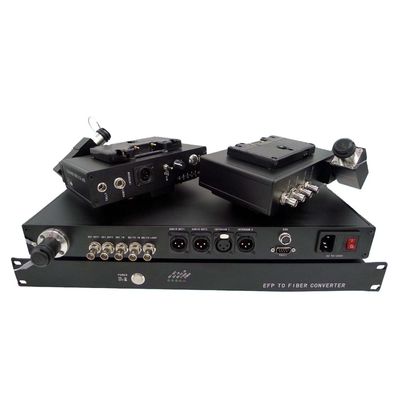

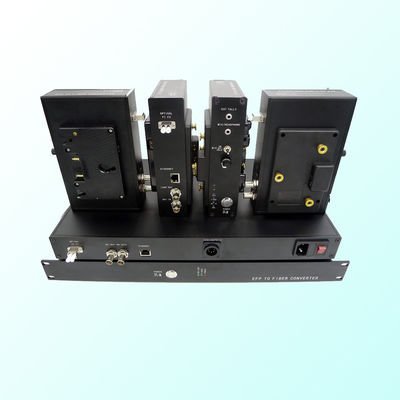

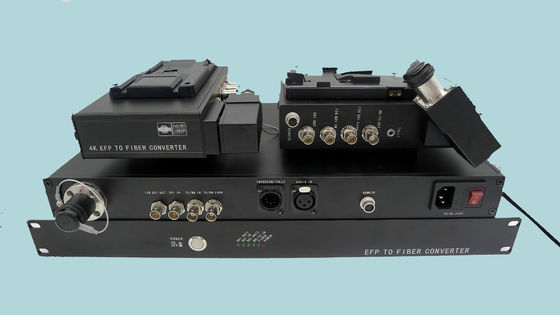

L'EFP au convertisseur de fibre inclut un adaptateur optique de caméra et une station de base optique. Le système transporte un signal 3G/HD-SDI de la caméra à la station de base et une vidéo de retour (3G/HD-SDI ou CVBS), des données, le genlock, l'interphone, le contrôle, l'audio et 10/100M à télécommande Ethernet sont également fournis. Le système met tous les signaux requis pour la production de la multi-caméra 3G/HD-SDI sur un SM/millimètre tactiques ou câble hybride de fibre de SMPTE, assurant la connectivité robuste et sans problèmes sur n'importe quel studio ou la production à distance.
Caractéristiques
Caractéristiques :
Index général
|
Temp de travail |
-25°C à 55°C |
|
Temp de stockage |
-40°C à 85°C |
|
humidité |
0 | 95% (sans condensation) |
|
Adaptateur optique de caméra |
|
|
Puissance d'entrée |
C.C 12~19V |
|
Puissance |
10W |
|
Poids net |
1kg |
|
Taille d'aspect |
160mm*100mm*44mm (sans V-bâti/quantité) |
|
Station de base optique |
|
|
Puissance d'entrée |
AC90~240V |
|
Puissance |
10W |
|
Poids net |
3kg |
|
Taille d'aspect |
19" bâti de support 1U standard |
Optique :
|
Longueur d'onde |
1310nm/1550nm/CWDM |
|
De puissance de sortie |
-6~-1dBm |
|
Sensibilité de Rx |
<-18dbm> |
|
Distance de transmission |
Fibre 10+km, millimètre de SM de fibre 300m |
|
Connecteur optique |
Dul LC /FC/ST/SC/MX/ Lemo/Neutrik (facultatif) |
Entrée-sortie d'IDS :
|
Format de signal |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Débit |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Égalisation de câble |
Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Interface d'IDS |
BNC 75 ohms |
Interphone :
|
Adaptateur optique de caméra |
|
|
Interface |
4pin XLR (mâle) /5pin XLR cric de casque) (de femelle/3.5mm |
|
Microphone |
Entrées de MIC avec le muet et les préamplis |
|
Écouteur |
avec le volume en haut ou en bas |
|
Station de base optique |
|
|
Interface |
Entrée : la femelle de 3pin XLR, a produit : mâle ou 5pin XLR de 3pin XLR ou cric de casque de 3.5mm |
|
Audio |
Niveau à corde équilibre ou déséquilibre |
Contrôle :
|
Adaptateur optique de caméra |
|
|
Interface |
tête ou 3pin mini XLR de l'air 4pin |
|
Sortie |
Fermeture de contact sec ou +12V humide |
|
Sur : short ou +12V : ouvert ou 0V |
|
|
Station de base optique |
|
|
Interface |
DB9 (mâle) |
|
Entrée |
Fermeture de contact sec ou humide |
|
Sur : sous peu au bas de la terre ou de TTL : haute ouverte ou de TTL |
|
Extérieur :
|
Adaptateur optique de caméra |
|
|
Interface |
tête de l'air 8pin ou interface à distance de 8pin Sony |
|
Données |
RS422 /RS232/RS485 |
|
Station de base optique |
|
|
Interface |
Interface à distance de DB9 (mâle) ou de 8pin Sony |
|
Données |
RS422 /RS232/RS485 |
Ethernet :
|
Mode de travail |
Duplex/semi-duplex |
|
Débit |
10/100Mbps (AUTOMOBILE) |
|
terminal de connexion |
RJ45 |
