Détails sur le produit:
|
| Type: | PEF | utilisation: | FTTX |
|---|---|---|---|
| Garantie: | 3 ans | Marque: | au-delà de l'opto |
| Nombre de fibres: | 1. |

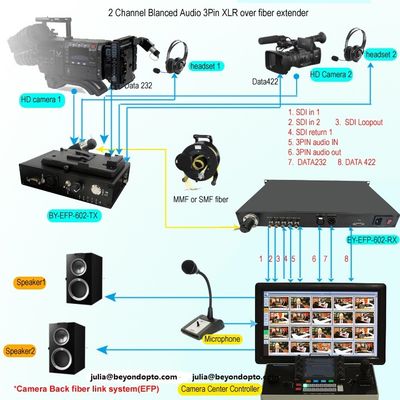

Application :
Studio de télévision, studio mobile
La production électronique de gisement d'EFP, les manifestations sportives importantes et les grandes célébrations ont annoncé vivant
Caméra ANGLAISE (caméscopes extérieurs de photo) améliorée à une caméra d'EFP.
Caractéristiques :
Index général
| Temp de travail | -25°C à 55°C |
| Temp de stockage | -40°C à 85°C |
| humidité | 0 | 95% (sans condensation) |
| Adaptateur optique de caméra | |
| Puissance d'entrée | Par Lemo |
| Puissance | <10w> |
| Poids net | 1.5kg |
| Taille d'aspect | 188mm*116mm*45mm (V-bâti/quantité) |
| Station de base optique | |
| Puissance d'entrée | AC90~240V |
| Puissance | <10w> |
| Poids net | 4.5kg |
| Taille d'aspect | 19" bâti de support 1U standard |
Optique :
| Longueur d'onde | 1310nm/1550nm/CWDM |
| De puissance de sortie | -6~-1dBm |
| Sensibilité de Rx | <-18dbm> |
| Distance de transmission | Câble hybride optoélectronique 300+m |
| Connecteur optique | Lemo |
Entrée-sortie d'IDS :
| Format de signal | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Débit | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Égalisation de câble |
Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Interface d'IDS | BNC 75 ohms |
Interphone :
| Adaptateur optique de caméra | |
| Interface | 5pin XLR (femelle) |
| Microphone | Entrées de MIC avec le muet et les préamplis |
| Écouteur | avec le volume en haut ou en bas |
| Audio de PGM | Canalisation d'équilibrage niveau audio avec le volume en haut ou en bas |
Contrôle :
| Adaptateur optique de caméra | |
| Interface | 3pin mini XLR |
| Sortie | LED+/- |
| Station de base optique | |
| Interface | DB25 (mâle) |
Extérieur :
| Adaptateur optique de caméra | |
| Interface | RJ45 |
| Données | Ethernet de 10/100M |
| Station de base optique | |
| Interface | RJ45 |
| Données | Ethernet de 10/100M |
Description de fonctions :

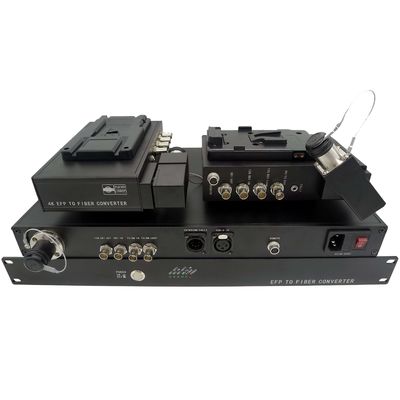

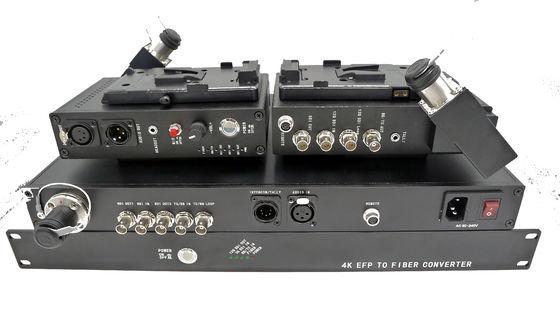

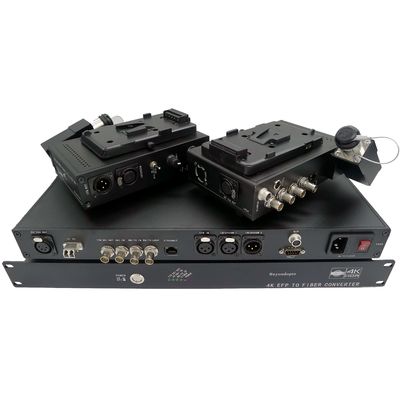

Convertisseur optique de fibre (émetteur)
Un-serrure sur l'extrémité de caméra
Fibre : par le câble hybride de Lemo actionné à partir du côté de récepteur,
entrée de 2x 3G/HD-SDI, 1 sortie d'IDS,
sortie vidéo de 1x CVBS (Genlock),
interphone 1x (le casque, entrée de MIC, nbalanced la sortie audio de niveau à corde, 5-Pin XLR femelle)
sortie audio de 1x PGM
extérieur 1x (10/100M Ethernet)
sortie du contrôle 1x
1 x 4Pin XLR pour la sortie 12V
Aucun fond de puissance

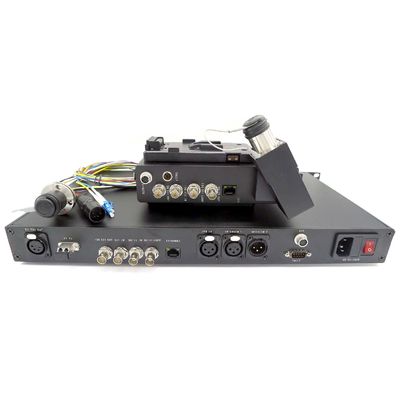

Convertisseur optique de fibre (récepteur)
1x 19" bâti de support 1U sur l'extrémité basse
Fibre : Câble hybride de Lemo
la sortie de 3x 3G/HD-SDI (SORTIE d'IDS jumelle 1, SORTIE d'IDS simple 2) et le 1CH 3G/HDSDI ont entré
entrée-vidéo de 1x CVBS (Genlock), 1 boucle visuelle ;
1x Bidi a déséquilibré audio de niveau à corde, l'entrée de l'audio 1xPGM (1xDB25Connector),
extérieur 1x (10/100M Ethernet)
entrée du contrôle 1x
Diagramme de panneau :
