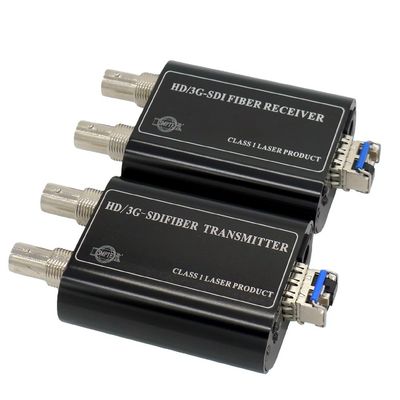

3G IDS au convertisseur de fibre, HD-SDI au-dessus du supplément de fibre, signal de 1080P IDS à optique, sont conformes à SMPTE 424M

Caractéristiques :

1) 63 x 52 x 22 millimètres de petite taille et facile à installer au fond de la caméra de HD
2) La 1 Manche 3G IDS (émetteur au récepteur) dessus plus de fibre de 10Km SMF ou 500 mètres au-dessus de MMF et de 1 loopout de canal
3) Manipule tout le modèle pathologique ; avec le module de SFP conformez-vous à la norme de SMPTE 424M 292M 259M et au DVB-ASI
4) Automatique reclocking 270Mbit/s-1.48Gbit/s-2.97Gbit/s, upport 1080 p (25 hertz, 30 hertz, 50hz, 60hz)/1080 I/720P
5. Signal non comprimé de transmission plus de 1 fibre de mode unitaire

Article de recherche : 3G-SDI au-dessus du supplément optique 3G-SDI de fibre du supplément 3G-SDI de fibre du supplément 3g-sdi de fibre au-dessus de la fibre 3G/HD/SD-SDI au-dessus du hd IDS de fibre au-dessus de la fibre
3G optique HD-SDI au-dessus du hd IDS d'émetteur optique et de récepteur de fibre au-dessus du mini supplément de fibre

Description :

BY-SDI-269 est une solution idéale et économique pour des applications de radiodiffusion. Il reçoit une entrée électrique de HD-SDI, convertit parfaitement le signal électrique d'IDS pour choisir
signal optique du mode IDS.
Il soutient l'image de transmission de SDTV (143-540Mbps), de TVHD (1.485Gbps) et de TVHD (3Gbps, 1080p60).

Émetteur et récepteur fournir l'égalisation et reclocking à l'unité d'entrée afin de reconstruire le signal pour à qualité cohérente. Elle peut facilement passer
modèle pathologique.

Opitcal :
Longueur d'onde : 1310nm
De puissance de sortie : -9~-3dBm
Fibre optique : mode 9/125u unitaire
Sensibilité de Rx : -18dBm
Connecteur optique : 1 x LC/PC
Distance : 0~500 mètres (fibre multimode) ou 10Km (SMF)
Vidéo :
L'IDS a entré
Type IDS de signal : SMPTE 424M, SMPTE 292M, SMPTE 259M
Débits : 270Mbit/s - 1.48Gbit/s - 3Gbit/s
Égalisation de câble : Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/sConnector : BNC 75 ohms
Nombre de canal de tranmitter : 1
Nombre de tranmitter Loopout : 1
Nombre de sortie de récepteur : 2
Général :
Puissance d'entrée : C.C DE 12 V
Puissance (maximum) : Émetteur : récepteur 1.8W : 1.5W
Température de fonctionnement : 0°C à 55°C
Température de stockage : -10°C à 70°C
Humidité fonctionnante : 0 | 95% (sans condensation)
Poids net : 210g /pair (avec alimentation d'énergie 440g/pair)
Matériel de clôture : Aluminium

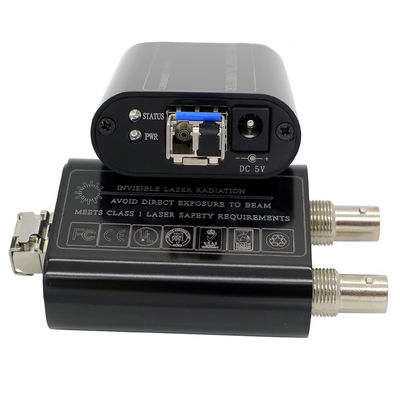

Connexion

Dimension :
