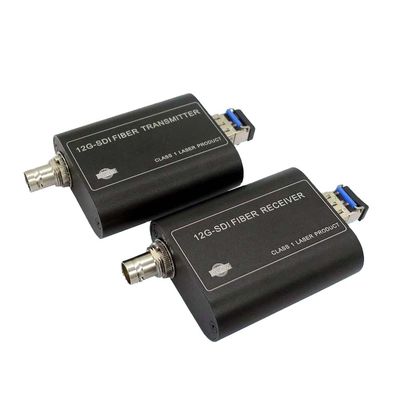

12G-SDI au-dessus de fibre optique, 4K-SDI le convertisseur optique, 1 de ch signal ultra HD plus de 10 kilomètres de fibre de SM, sont conformes à SMPTE ST-2082,

Introduction :

BY-SDI-426 est un convertisseur/supplément d'émission-qualité qui envoie à 12G/6G/3G/HD/SD-SDI jusqu'à 6,2 milles au-dessus de fibre unimodale avec l'audio inclus.
Le BY-SDI-426 au-dessus du supplément de fibre avec 12G IDS SFP fournit la connectivité instantanée de fibre. Conçu pour l'usage professionnel d'émission dans la production visuelle et l'édition,
ce égalisation de caractéristiques du système de transmission et reclocking automatique et une boucle d'IDS sur l'émetteur.

BY-SDI-426 est 12G-SDI au convertisseur 12G de fibre optique transmet des formats d'écart-type, de HD, et ultra de HD jusqu'à 2160p60 au-dessus de la conversion de fibre optique de l'IDS au-dessus du câble coaxial de liaison. L'entrée large de tension, et la puissance minimale tient compte de la facilité de l'intégration et de la capacité de fermer à clef le connecteur annulaire en place. Ce petit et léger module
comporte la poudre rocailleuse a enduit la construction en aluminium.

Caractéristiques :
Entrée-sortie d'IDS :
Format de signal : SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082, DVB-ASI
Débit : 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s

Format visuel :
4K/UHD 2160p 23.98/24/25/29.97/30/48/50/59.94/60
2K/HD 1080p 23.98/24/25/29.97/30/48/50/59.94/60
1080i 50/59.94/60
1080PsF 23.98/24/25/29.97/30
720p 23.98/24/25/29.97/30/48/50/59.94/60

Égalisation de câble :
Câble automatique EQ (câble de Belden 1694A)
75 m à 11,88 GBP (4Kp60 UHD)
120 m à 5,94 GBP (UHD)
200 m à 2,97 GBP (FHD)
280 m à 1,485 GBP (HD)
600 m à 270 Mbps (écart-type)

Interface d'IDS : BNC 75 ohms
Interface de fibre : 1 x LC/PC
Nombre de canal d'émetteur : 1
Longueur d'onde d'émetteur : 1310 nanomètre
Émetteur de puissance de sortie : -6~-1dBm
Nombre de sortie de récepteur : 1
Sensibilité de récepteur : -14.4dBm~-1dBm
Index général :
Puissance d'entrée : Dc 5 V ou 12V
Puissance : moins de 3W
Temp de travail : -20°C à 70°C
Temp de stockage : -40°C à 85°C
humidité : 0 | 95% (sans condensation)
Taille : 63 x 52 x 22 millimètres
Matériel de cas : Aluminium
Poids net : 210g /pair (avec alimentation d'énergie 440g/pair)

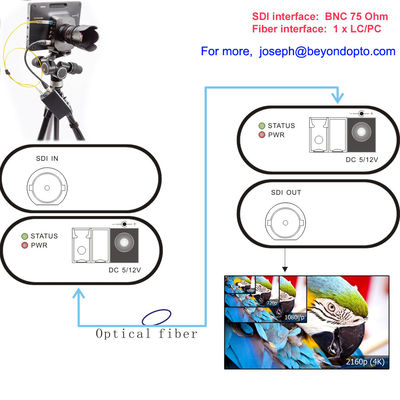

Connexion

Profil d'entreprise :

Nous sommes le principaux concepteur/Manufacter professionnels en Chine

Nos produits et solutions se concentrent sur la vidéo à haute définition, l'audio, les données, l'Ethernet, la fermeture de contact, l'USB et toute autre optique des fibres. Les principaux produits sont équipement de transmission écart-type/HD/3G/12G-SDI optique (pour l'EFP/ANGLAIS/EN PARTICULIER caméras, transmission optique IDS/CONTRÔLE/à télécommande/interphone/vidéo de retour/comité technique/Genlock/PGM/Ethernet etc. Et puissance à distance de Lemo SMPTE311/304 3K.93C pour la caméra), supplément de la fibre USB1.1/2,0/USB3.0, 4K HDMI à la fibre, KVM (HDMI + souris et clavier d'USB) à la fibre, audio d'équilibre à la fibre, fermeture de contact/données/fibre d'Ethernet. nous pouvons fournir aux produits adaptés aux besoins du client le délai d'exécution court.

Vues d'essai
