Détails sur le produit:
|
| Type: | EFP to fiber converter | Utilisation: | Programme de tir visuel de concurrence enregistrant, production cinématographique |
|---|---|---|---|
| Garantie: | 3 ans | No. de fibre: | 1. |
| Mettre en évidence: | Système de caméra de fibre de fourgons de BY-EFP-SDI-01 OB,BY-EFP-SDI-01 cameraman Fiber Camera System,Cameraman Fiber Camera System BY-EFP-SDI-01 |
||

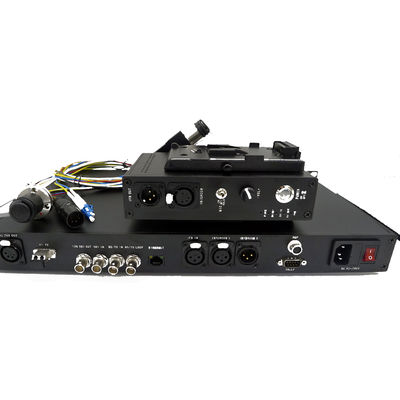

lien de fibre de cameraman et d'EFP de fourgons d'OB avec 3GSDI, interphone, extérieur, contrôle, vidéo de retour au multiplexeur optique de fibre

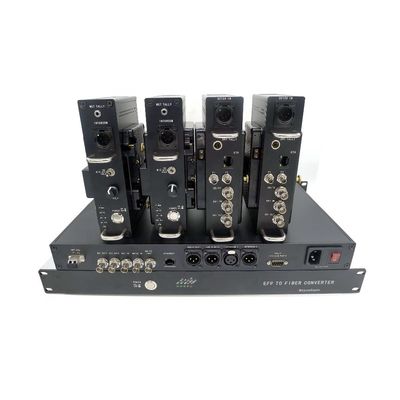

l'EFP de 4 ch à la fibre pour SONY HDW-750 inclut 4 adaptateurs optiques de caméra et une station de base optique (canal 4). Le système transporte un signal 3G/HD-SDI de Sony HDW-730 ou caméra de la série HDW-750 à la station de base, vidéo inverse (IDS ou CVBS), données à télécommande (interface de la goupille de Sony 8, relient Sony RCU/RCP RM-B150, RM-B170, RM-B750), interphone (l'extrémité de caméra peut être les 4 casques relié de goupille du professionnel ou 5 de goupille XLR, l'extrémité d'OB peut être Clearcom relié ou station principale d'interphone de RTS, etc.), contrôle (1 ou 2 couleurs est facultative). Le signal de Genlock, la synchronisation de blackburst/trilevel ou le code de temps est facultatif. Le système met tous les signaux requis pour la production de la multi-caméra 3G/HD-SDI sur un SM/millimètre tactiques ou câble hybride de fibre de SMPTE, assurant la connectivité robuste et sans problèmes sur n'importe quel studio ou la production à distance.
Caractéristiques
Caractéristiques :
Index général
|
Temp de travail |
-25°C à 55°C |
|
Temp de stockage |
-40°C à 85°C |
|
humidité |
0 | 95% (sans condensation) |
|
Adaptateur optique de caméra |
|
|
Puissance d'entrée |
C.C 11~19V |
|
Puissance |
<8w> |
|
Poids net |
1kg |
|
Taille d'aspect |
188mm*116mm*45mm (sans V-bâti/quantité) |
|
Station de base optique |
|
|
Puissance d'entrée |
AC90~240V |
|
Puissance |
<20w> |
|
Poids net |
3kg |
|
Taille d'aspect |
19" bâti de support 1U standard |
Optique :
|
Longueur d'onde |
1310nm/1550nm/CWDM |
|
De puissance de sortie |
-6~-1dBm |
|
Sensibilité de Rx |
<-18dbm> |
|
Distance de transmission |
Fibre 10+km, millimètre de SM de fibre 300m |
|
Connecteur optique |
DUO de Dul LC /FC/ST/SC/ Lemo 3K.93C/Neutrik OpticalCON |
Entrée-sortie d'IDS :
|
Format de signal |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Débit |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Égalisation de câble |
Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Interface d'IDS |
BNC 75 ohms |
Interphone :
|
Adaptateur optique de caméra |
|
|
Interface |
4pin XLR (mâle) /5pin XLR (femelle) |
|
Microphone |
Entrées de MIC avec le muet et les préamplis |
|
Écouteur |
Avec l'amplificateur et le volume en haut ou en bas |
|
Station de base optique |
|
|
Interface |
femelle/mâle de 3pin XLR : Audio de ligne d'abonné pour la station principale de Clearcom ou d'interphone de RTS DB9 (mâle) : Entrée et sortie audio de niveau à corde |
Contrôle :
|
Adaptateur optique de caméra |
|
|
Interface |
tête ou 3pin mini XLR de l'air 4pin |
|
Sortie |
Fermeture de contact sec ou LED+/- humide |
|
Sur : court ou LED dessus : ouvert ou LED |
|
|
Station de base optique |
|
|
Interface |
DB9 (mâle) |
|
Entrée |
Fermeture ou TTL de contact sec Sur : sous peu à la terre ou à TTL bas : haute ouverte ou de TTL |
Extérieur :
|
Adaptateur optique de caméra |
|
|
Interface |
La goupille de Sony 8 ou interface de la goupille de Panasonic 10 |
|
Données |
RS422 /RS232/RS485 |
|
Station de base optique |
|
|
Interface |
La goupille de Sony 8 ou interface de la goupille de Panasonic 10 |
|
Données |
RS422 /RS232/RS485 |
