Détails sur le produit:
|
| Type: | EFP au convertisseur de fibre | Utilisation: | Tournage vidéo |
|---|---|---|---|
| No. de fibre: | 1. | Distance de transmission: | 20/40/60/80/km |
| Mettre en évidence: | Système ITC-100 de caméra de fibre,Système gauche de caméra de fibre d'ITC-100 4 Datavideo,Caméra de télévision en circuit fermé de fibre de camions d'ITC-100 OB |
||

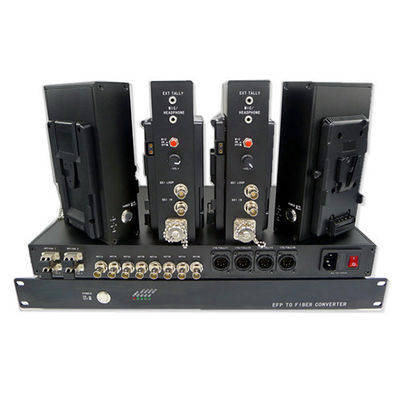

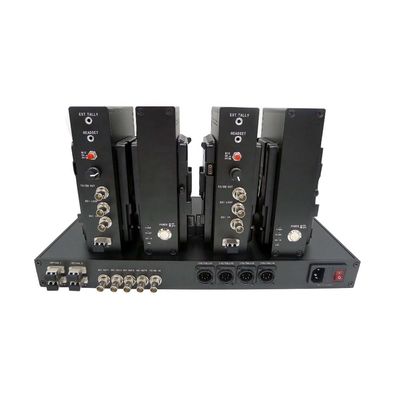

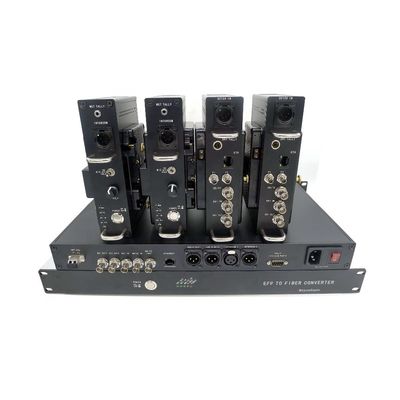

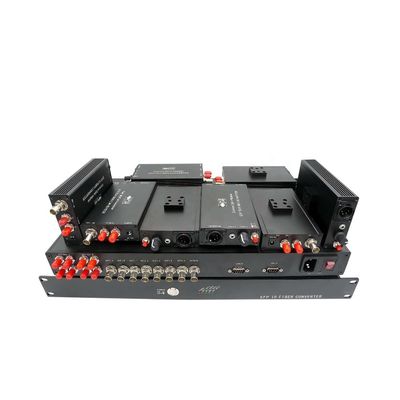

Le système de fibre de studio d'IDS est particulièrement conçu pour l'interphone de Datavideo ITC-100 au-dessus de la fibre à 10KM, qui inclut 4pcs de type adaptateur de fibre de caméra et une station de V de base optique. Le système transporte le signal de 1port 3G/HD-SDI de la caméra à la station de base, 1x l'interphone, le contrôle 1x. Le système met tous les signaux de base requis pour la production de la multi-caméra 3G/HD-SDI sur le double câble de fibre de LC, assurant robuste, connectivité sans problèmes sur n'importe quel studio ou production à distance, qui est habituellement employée système dans des camions d'OBVAN, d'OB, et de SNG véhicules.
Description de fonctions :
Convertisseur optique de fibre (émetteur)
V-serrure sur l'extrémité de caméra
Fibre : par la double fibre générale de LC,
entrée de 1x 3G/HD-SDI, 1 sortie d'IDS,
interphone 1x (le casque, MIC a entré, non équilibré la sortie audio de niveau à corde, 5-Pin XLR femelle)
sortie du contrôle 1x (3.5mm)
Convertisseur optique de fibre (récepteur)
1x 19" bâti de support 1U sur l'extrémité basse
Fibre : 4x double câble de fibre du mode unitaire LC
sortie 4x double 3G/HD-SDI
contrôle de 4x Intercom&4x (appui connecteur ITC-100, DB9 de Datavideo)
Alimentation d'énergie : Ce produit est l'approvisionnement de puissance de batterie, l'adaptateur optique de fibre de caméra (TX) accrochant sur le caméscope par l'intermédiaire d'A avant ou du plat de gousset en V, la batterie accrochante arrière tandis qu'alimentation d'énergie à la caméra et à l'adaptateur optique de fibre ;
Caractéristiques : Manipulez tous les modèles pathologiques. L'égalisation automatique de câble pour assurer l'intégrité du signal .3G/HD/SD-SDI a entré la reconnaissance automatique, l'appui 270Mbit/s - 2.97Gbit/s selon SMPTE 424M, SMPTE 292M et SMPTE 259M.when au-dessus de fibre de mode unitaire, c'est distance de transmission plus de 10KM jusqu'à des 80KM maximum. Entrées de MIC avec le muet et les préamplis. Le contrôle LED+/- a produit. V-bâti ou plat de batterie de quantité sélectionnable. Alimentation d'énergie à distance de caméra, avec la protection de détection d'insertion. Sélection prioritaire d'alimentation d'énergie hybride de câble, avec la protection de charge de batterie
Application : Studio de télévision, studio mobile
La production électronique de gisement d'EFP, les manifestations sportives importantes et les grandes célébrations ont annoncé vivant
Caméra ANGLAISE (caméscopes extérieurs de photo) améliorée à une caméra d'EFP.
Caractéristiques : Index général
| Temp de travail | -25°C à 55°C |
| Temp de stockage | -40°C à 85°C |
| humidité | 0 | 95% (sans condensation) |
| Adaptateur optique de caméra | |
| Puissance d'entrée | Par la batterie |
| Puissance | <10w> |
| Poids net | 1.5kg |
| Taille d'aspect | 188mm*116mm*45mm (V-bâti/quantité) |
| Station de base optique | |
| Puissance d'entrée | AC90~240V |
| Puissance | <10w> |
| Poids net | 4.5kg |
| Taille d'aspect | 19" bâti de support 1U standard |
Optique :
| Longueur d'onde | 1310nm/1550nm/CWDM |
| De puissance de sortie | -6~-1dBm |
| Sensibilité de Rx | <-18dbm> |
| Distance de transmission | 10KM au-dessus de la fibre de mode unitaire |
| Connecteur optique | LC/ST/FC sélectionnable |
Entrée-sortie d'IDS :
| Format de signal | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Débit | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Égalisation de câble |
Câble automatique EQ (câble de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Interface d'IDS | BNC 75 ohms |
Interphone :
| Adaptateur optique de caméra | |
| Interface | 5pin XLR (femelle) |
| Microphone | Entrées de MIC avec le muet et les préamplis |
| Écouteur | avec le volume en haut ou en bas |
Contrôle :
| Adaptateur optique de caméra | |
| Interface | 3.5mm |
| Sortie | LED+/- |
| Station de base optique | |
| Interface | DB9 (mâle) |
