Détails sur le produit:
|
| Mettre en évidence: | émetteur-récepteur de 10G SFP,Émetteur-récepteur de SFP à ondes courtes,Connecteur que l'on peut brancher de SFP |
||
|---|---|---|---|

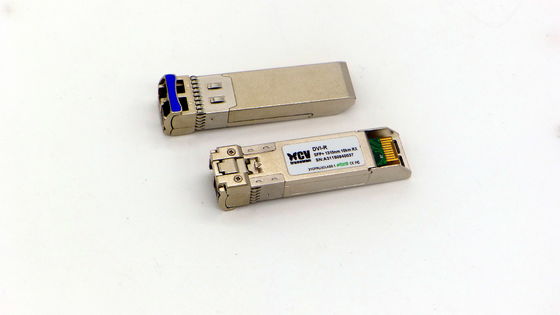

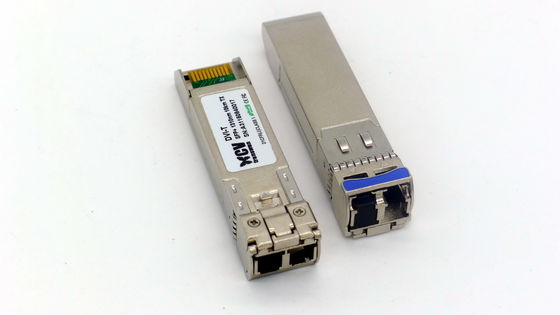

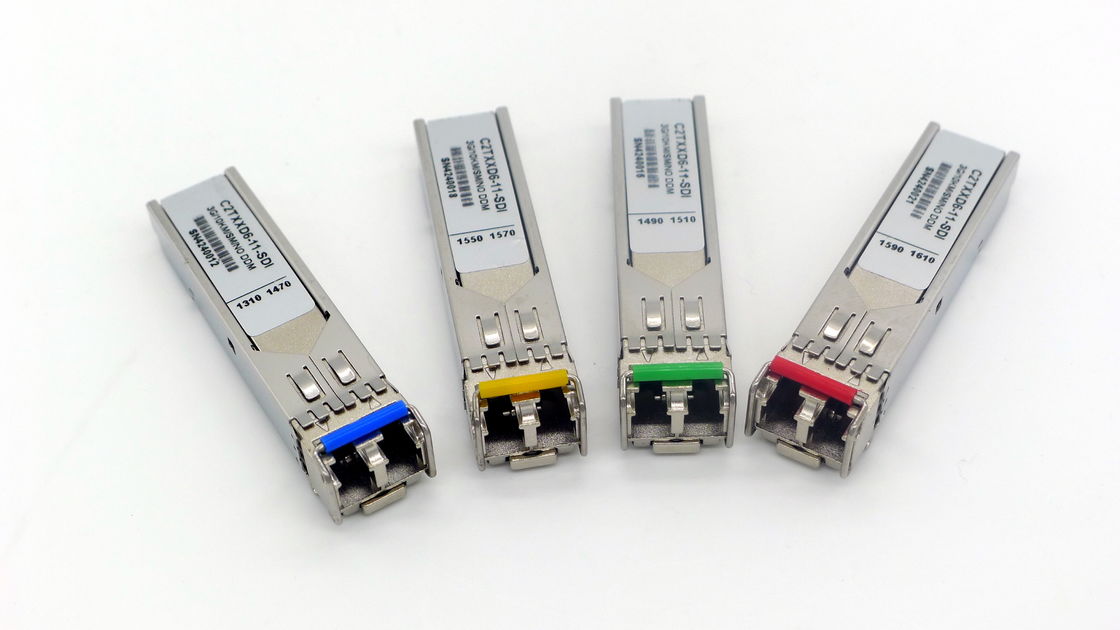

émetteur-récepteur que l'on peut brancher à ondes courtes de SFP du SR 10Gb/s
●Que l'on peut brancher chaud
●interface 10Gb/s optique périodique
●Jusqu'à 300m sur 50/125um MMF (2000MHZ.KM)
●Conforme avec SFP+ MSA
●Paquet de SFP MSA avec le connecteur duplex de LC
●Interface de moniteur diagnostique de Digital
●Bas IEM même et excellente protection d'ESD
●Marge élevée de transmission
●alimentation d'énergie simple de +3.3V
●Au-dessous de la puissance 1W
●Interface mécanique de SFP
●Grand choix taux des données
Description
●Les émetteurs-récepteurs CSP08V9-11-55 optiques sont conçus pour les interfaces 10Gb/s optiques périodiques pour des communications de données avec la fibre de multimodemode (MMF). L'émetteur-récepteur peut soutenir 9.953G b/s à 11.1Gb/s
●Les conceptions d'émetteur-récepteur sont optimisées pour la haute performance et rentable pour fournir des clients les meilleures solutions pour des applications de la télématique et de stockage.
Norme
●SFP+ MSA conforme
●SFF-8472 retour 9,5 conforme
●IEEE802.3-2005 conforme
●Telcordia GR-468-CORE conforme
●Partie 15, classe B de la FCC 47 CFR conforme
●FDA 21 CFR 1040,10 et 1040,11, class1 conforme
●RoHS conforme
Applications
●● de la Manche de fibre du ● 10G de 10G Base-SR/SW d'autres liens optiques
| Paramètre | Symbole | Mn. | Type. | Maximum. | Unité | Note | |
| Débit | Ethernet | 10,3125 | Gb/s | ||||
| La Manche de fibre | 10,518 | ||||||
| Tension d'alimentation | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Approvisionnement actuel | Icc | 300 | mA | ||||
| Température de carter fonctionnante | Comité technique | 0 | 70 | ℃ | |||
| Paramètre | Symbole | Mn. | Type. | Maximum. | Unité | Note | |
| Différence. oscillation de tension d'entrée | 500 | mVpp | Note 1 | ||||
| Entrée de débronchement de Tx | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Sortie de défaut de Tx | H | VOH | 2,0 | Vcc+0.3 | V | Note 2 | |
| L | Vol. | 0 | 0,8 | ||||
| Différence d'entrée. Impédance | Zin | 100 | Ω | ||||
Paramètre |
Symbole |
Mn. |
Type. |
Maximum. |
Unité |
Note |
|
Différence. oscillation de tension de sortie |
|
|
500 |
|
mVpp |
Note 3 |
|
La visibilité directe de Rx a produit |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
Note 2 |
L |
Vol. |
0 |
0,8 |
||||
| Paramètre |
Symbole |
Mn. |
Type. |
Maximum. |
Unité |
Note |
| Longueur d'onde fonctionnante |
|
760 |
|
860 |
nanomètre |
|
| Sensibilité | Psen | -9,9 | dBm | Note 3 | ||
| Mn de surcharge |
Pimax |
-1 |
|
|
dBm |
|
| La visibilité directe affirment | LosA |
-24 |
|
|
dBm |
|
| La visibilité directe De-affirment |
LosD |
|
|
-12 |
dBm |
|
| Hystérésis de visibilité directe |
LosH |
0,5 |
|
4 | DB |
| Paramètre | Symbole | Mn. | Type. | Maximum. | Unité | Note |
| Longueur d'onde fonctionnante | 840 | 850 | 860 | nanomètre | ||
| Avenue. de puissance de sortie (permis) | PO | -6 | -1 | dBm | Note 1 | |
| Rapport d'extinction | ER | 3,0 | 5,0 | DB | Note 1 | |
| Largeur spectrale de RMS | Δλ | 0,45 | nanomètre | |||
| Temps de hausse/automne (20%~80%) | Tr/Tf | 50 | picoseconde | Note 2 | ||
| Amplitude optique de modulation | OMA | -2,8 | dBm | |||
| Pénalité de dispersion | 3,9 | DB | ||||
| Oeil optique de sortie | IEEE 802.3-2005 conforme | |||||
Interface série pour l'identification et le DDM
Les modules de SFP mettre en application le protocole de transmission périodique à 2 fils comme défini dans SFP MSA.
L'information périodique d'identification des modules de SFP et des paramètres de moniteur diagnostique de Digital peut être accédée par l'interface d'I2C à l'adresse A0h et A2h. La mémoire est tracée dans le tableau 1. l'information que détaillée d'identification (A0h) est énumérée dans le tableau 2. Et les spécifications de DDM (A2h) sont décrites dans le tableau 3. Pour plus de détails de la mémoire mole et des définitions d'octet, référez-vous svp au SFF-8472 (rév. 9,3, août 2002), « interface de surveillance diagnostique de Digital pour les émetteurs-récepteurs optiques ». Les paramètres de DDM ont été intérieurement calibrés.
| Mémoire diagnostique mole (descriptions spécifiques de Digital de zone d'information) | |||||
| adresse 1010000X (A0h) de 2 fils | adresse 1010001X (A2h) de 2 fils | ||||
| Adresse | L'information | Adresse | L'information | ||
| 0~95 | Identification périodique définie par SFP MSA (96 octets) | 0~55 | Alarme et seuils de avertissement (56 octets) | ||
| 56~95 | Constantes de calibrage (40 octets) | ||||
| 96~127 | Détail de vendeur (32 octets) | 96~119 | Interface diagnostique en temps réel (24 octets) | ||
| 120~127 | Détail de vendeur (8 octets) | ||||
| 128~255 | Réservés, SFF8079 (128 octets) | 128~247 | Utilisateur EEPROM programmable (120 octets) | ||
| 248~255 | Détail de vendeur (8 octets) | ||||
| Contenu périodique de mémoire d'identification d'EEPROM (A0h) | ||||
| Données Adresse |
Taille (Octets) |
Appelez de Champ |
Valeur (sortilège) | Description de champ |
| CHAMPS BAS D'IDENTIFICATION | ||||
| 0 | 1 | Identificateur | 03 | SFP |
| 1 | 1 | Ext. Identifier | 04 | MOD4 |
| 2 | 1 | Connecteur | 07 | LC |
| 3-10 | 8 | Émetteur-récepteur | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | Codage | 01 | NRZ |
| 12 | 1 | BR, nominal | 67 | |
| 13 | 1 | Réservé | 00 | |
| 14 | 1 | Longueur (9µm, kilomètres) | 00 | |
| 15 | 1 | Longueur (9µm) | 00 | |
| 16 | 1 | Longueur (50µm) | 52 | 82m 50125um 500MHZ.KM MMF |
| 17 | 1 | Longueur (62.5µm) | 21 | 33m 62.5/125um 200MHZ.KM MMF |
| 18 | 1 | Longueur (cuivre) | 00 | |
| 19 | 1 | Réservé | 00 | |
| 20-35 | 16 | Nom de vendeur | ||
| 36 | 1 | Réservé | 00 | |
| 37-39 | 3 | Vendeur OUI | 000000 | |
| 40-55 | 16 | Vendeur PN | ||
| 56-59 | 4 | Le vendeur rev | 31 30 20 20 | 10 |
| 60-61 | 2 | Longueur d'onde | 03 52 | 850nm |
| 62 | 1 | Réservé | 00 | |
| 63 | 1 | CC_BASE | XX | Examinez le code pour assurer les champs bas d'identification |
| CHAMPS PROLONGÉS D'IDENTIFICATION | ||||
| 64-65 | 2 | Options | 001A | Visibilité directe, Tx_falt, Tx_diable |
| 66 | 1 | BR, maximum | 00 | Marge supérieure de débit binaire, unités de % |
| 67 | 1 | BR, minute | 00 | Abaissez la marge de débit binaire, unités de % |
| 68-83 | 16 | SN de vendeur | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
Numéro de série (ASCII) |
| 84-91 | 8 | Code de date | xx xx xx xx xx xx xx xx | Code de fabrication de la date du vendeur (ASCII) |
| 92 | 1 | Type de surveillance diagnostique | 68 | Diagnostics de Digital et calibrage interne |
| 93 | 1 | Options augmentées | 80 | Alarme/drapeaux de avertissement mis en application |
| 94 | 1 | Conformité SFF-8472 | 04 | |
| 95 | 1 | CC_EXT | xx | Examinez le code pour assurer les champs prolongés d'identification |
| L'IDENTIFICATION SPÉCIFIQUE DE VENDEUR MET EN PLACE | ||||
| 96-127 | 32 | Détail de vendeur | Vendeur EEPROM spécifique | |
| 128-255 | 128 | Réservé | Réservé pour SFF-8079. | |
Note : L'octet « xx » devrait être complété selon le cas pratique. Pour plus d'information, référez-vous svp au document connexe SFF-8472 de la rév. 9,4.
| Spécifications de DDM | |||
| Paramètre | Gamme | Exactitude | Calibrage |
| La température | -10 | +80°C | ±3°C | Interne |
| Tension | 3,0 | 3.6V | ±3% | Interne |
| Courant polarisé | 0 | 15mA | ±10% | Interne |
| Puissance de TX | -7 | 0dBm | ±2dB | Interne |
| Puissance de RX | -15 | 0dBm | ±2dB | Interne |
| PIN # | Nom | Fonction | Notes |
| 1 | VeeT | Au sol d'émetteur de module | Note1 |
| 2 | Défaut de Tx | Défaut d'émetteur de module | Note 2 |
| 3 | Débronchement de Tx | Débronchement d'émetteur ; Arrête la sortie de laser d'émetteur | Note 3 |
| 4 | SDL | entrée-sortie de 2 de fil données d'interface série (SDA) | |
| 5 | Câble coaxial | entrée d'horloge d'interface série de 2 fils (câble coaxial) | |
| 6 | MOD-ABS | Le module absent, se relient pour virer ou VeeT dans le module | Note 2 |
| 7 | RS0 | Taux select0, sur option récepteur du contrôle SFP+. Si haut, entrez le débit >4.5Gb/s ; si bas, débit d'entrée <> | |
| 8 | Visibilité directe | Perte de récepteur d'indication de signal | Note4 |
| 9 | RS1 | Taux select0, sur option émetteur du contrôle SFP+. Si haut, entrez le débit >4.5Gb/s ; si bas, débit d'entrée <> | |
| 10 | Virez | Au sol de récepteur de module | Note 1 |
| 11 | Virez | Au sol de récepteur de module | Note 1 |
| 12 | RD | Le récepteur a inversé des données éteintes | |
| 13 | RD+ | Le récepteur non-a inversé des données éteintes | |
| 14 | Virez | Au sol de récepteur de module | Note 1 |
| 15 | VccR | Approvisionnement du récepteur 3.3V de module | |
| 16 | VccT | Approvisionnement de l'émetteur 3.3V de module | |
| 17 | VeeT | Au sol d'émetteur de module | Note 1 |
| 18 | TD+ | L'émetteur a inversé des données éteintes | |
| 19 | LE TD | L'émetteur non-a inversé des données éteintes | |
| 20 | VeeT | Au sol d'émetteur de module | Note1 |
